Compass 07171

Rýchla kontrola osvetlenia prívesu pred jazdou — jednoduché výsledky, ktoré ušetria čas a nervy.

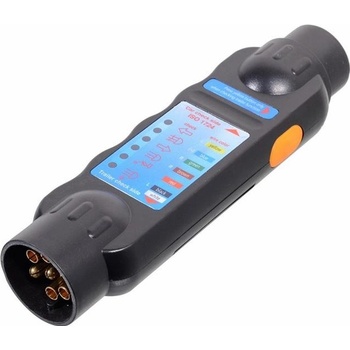

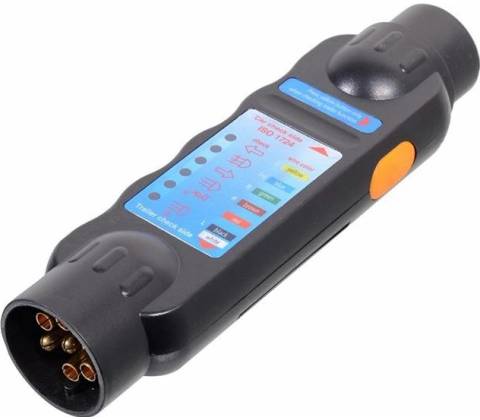

Tester Compass 07171 rýchlo preverí funkčnosť osvetlenia 7‑pólových zásuviek a zástrčiek prívesu. Pomocou LED kontroliek okamžite zistíte, ktoré okruhy sú v poriadku a ktoré sú prerušené; pre 13‑pólové zásuvky možno použiť adaptéry (nie sú súčasťou). Tester napájate 9V batériou, je prenosný a určený na rýchlu diagnostiku, nepoužívajte ho pri zásuvkách s CANBUS.

Prehľad testovaných obvodov

Tester kontroluje všetky svetelné okruhy 7‑pólovej zásuvky. LED kontrolky sú priradené k jednotlivým funkciám (brzdy, obrysové svetlá, smerovky), takže okamžite vidíte, ktorý obvod chýba alebo je prerušený. Pomocou adaptérov možno otestovať 13‑pólové zásuvky v 7‑pólovej funkcii.

Jednoduché použitie v teréne

Do prístroja vložíte 9V batériu (nie je súčasťou) s správnou polaritou, zapojíte tester do zásuvky alebo zástrčky a pri rozsvietených svetlách stlačíte žlté tlačidlo. LED okamžite ukážu stav okruhov bez potreby ďalšieho meracieho vybavenia.

Kompatibilita a dôležité obmedzenia

Tester je prenosný a určený na rýchlu diagnostiku bežných 7‑pólových zásuviek. Nepoužívajte ho pri zásuvkách s riadením cez CANBUS. Nikdy nezapájajte tester do vozidla a prívesu súčasne. Adaptery pre 13 pólov nie sú súčasťou balenia.

Čítanie výsledkov a základná diagnostika

Ak sa rozsvietia všetky LED, okruhy fungujú správne. Ak niektorá LED nesvieti, môže ísť o chybnú žiarovku, prerušený vodič alebo zlé zapojenie. Žiadna LED zvyčajne znamená problém s kostrou (-12V) alebo vybitú batériu. Tester tiež ponúka funkciu kontinuity na overenie spojení.

Kľúčové vlastnosti

• Testuje všetkých 7 okruhov zásuvky a zástrčky pre rýchlu lokalizáciu porúch
• LED indikácia ukáže okamžite, ktorý obvod nefunguje
• Napájanie 9V batériou – vymeniteľné a vhodné na terénne použitie
• Prenosný tester určený na odstraňovanie porúch; adaptéry pre 13 pólov nie sú súčasťou

Často kladené otázky

Je Compass 07171 vhodný pre 13‑pólové zásuvky?

Áno. Compass 07171 môžete použiť aj na 13‑pólové zásuvky, avšak len v 7‑pólovej funkcii pomocou adaptérov, ktoré nie sú súčasťou balenia. Adaptéry zmenia zapojenie na 7 okruhov, takže tester potom zobrazí výsledky rovnakým spôsobom ako pri 7‑pólovej zásuvke.

Ako zistím, že batéria v testeri je vybitá?

Ak pri zapojenom teste nesvieti žiadna LED, pravdepodobne je batéria vybitá alebo chýba kostra (-12V). V takom prípade vymeňte 9V batériu za novú, skontrolujte polaritu a zopakujte meranie. Vybitú batériu spoznáte aj podľa slabého alebo žiadneho jasu LED počas testu.

Môžem zapojiť tester do zásuvky vozidla a zástrčky prívesu súčasne?

Nie. Tester nesmiete zapojiť do zásuvky vozidla a zástrčky prívesu súčasne. Výrobca upozorňuje, že meranie vykonávate samostatne pre vozidlo a pre príves, aby ste predišli nesprávnym výsledkom alebo skratom pri súčasnom pripojení.

Čo ak niekoľko LED nesvieti?

Skontrolujte najskôr žiarovky v prívesu – často ide len o prasknutú žiarovku. Ak sú žiarovky v poriadku, overte spoje a vodiče; použite funkciu kontinuity testera na zistenie prerušenia. Ak nesvieti viacero LED naraz, môže byť problém s kostrou (-12V) alebo s prívodom napätia.
