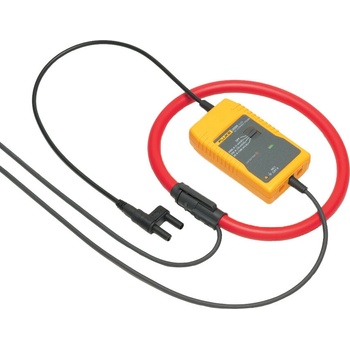

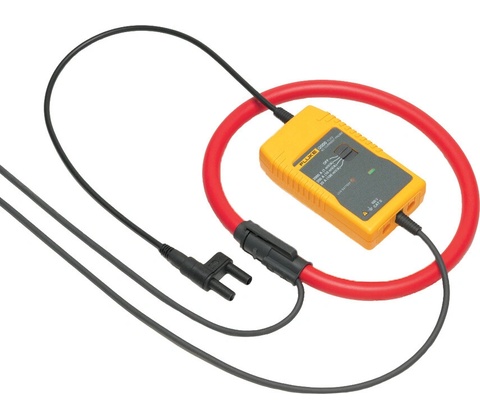

Fluke i2000Flex

Praktické riešenie pre spoľahlivé meranie vysokých prúdov v ťažko dostupných miestach — flexibilné, ľahké a bezpečné pre profesionálov.

Flexibilný prístroj Fluke i2000Flex je Rogowski sonda určená na bezpečné meranie AC prúdov až do 2000 A. Vďaka pružnej cievke (61 cm) a šírke pásma do 20 kHz zachytí harmonické aj rýchle prechody, výstup poskytuje cez 4 mm banániky a napájanie zabezpečujú 2× AA batérie (~200 h).

Pružná Rogowski cievka pre ťažko dostupné miesta

Sonda využíva pružný prevodník Rogowski dlhý približne 61 cm a s obvodom hlavy 610 mm, čo umožňuje obopnúť veľké alebo ťažko prístupné zväzky vodičov. Flexibilný dizajn zjednodušuje uchytenie bez potreby rozpojovania vedenia.

Rozsah a presnosť merania

Fluke i2000Flex meria AC prúd od 1 A do 2000 A s typickou presnosťou ±1 % rozsahu (45–65 Hz) a linearitou ±0,2 % pre 10–100 % rozsahu. Takéto parametre dávajú spoľahlivé výsledky pri vysokoprúdových meraniach.

Kvalita signálu a šírka pásma

Sonda poskytuje širokú šírku pásma 10 Hz až 20 kHz, čo pomáha presne zachytiť harmonické komponenty a rýchle prechodové javy. K dispozícii sú citlivosti 100 mV/ A, 10 mV/ A alebo 1 mV/ A podľa potreby merania.

Bezpečnosť a kompatibilita s vybavením

Produkt spĺňa normy EN 61010 a má hodnotenie 600 V AC rms, CAT III. Výstupné konektory sú 4 mm bezpečnostné banániky, takže sondou pripojíte bežné merače alebo rekordéry bez integrovanej elektroniky.

Prenosnosť, napájanie a prevádzka v teréne

Elektronická časť je kompaktná (cca 116×68,5×30 mm) a sondou k elektronike vedie 2 m kábel. Napája sa 2× AA batériami s výdržou približne 200 hodín a obsahuje indikátor nízkeho napájania.

Kľúčové vlastnosti

• Meranie až do 2000 A AC vďaka pružnej Rogowski cievke
• Široké pásmo do 20 kHz pre presné zachytenie rýchlych signálov
• Bezpečnostná kategória CAT III 600 V pri používaní podľa pokynov
• Výstup cez 4 mm banániky (1 mV/A, 10 mV/A, 100 mV/A) pre pripojenie k meračom
• Napájanie 2× AA, ~200 h prevádzky s indikátorom nabitia

Často kladené otázky

Je Fluke i2000Flex vhodný na meranie DC prúdu?

Áno. Fluke i2000Flex meria len striedavý prúd (AC) a nie je určený na priame meranie DC. Pre DC meranie potrebujete vhodný DC ampérmeter alebo iné riešenie.

Má sondá výstup s banánikmi, alebo potrebujem adaptér?

Sonda má výstup cez 4 mm banániky – teda nepotrebuje špeciálny adaptér, ak váš merač prijíma banániky. Pri zapájaní používajte vstup, ktorý podporuje mV/ A pomer a správne uzemnenie.

Ako pripojím Fluke i2000Flex k multimetru alebo záznamu?

Pripojíte ju cez molded 4 mm safety plugs do vstupu multimetra alebo rekordéra, ktorý dokáže spracovať výstupné napätie (typicky 1 mV/A, 10 mV/A alebo 100 mV/A). Skontrolujte, či váš prístroj podporuje tieto citlivosti.

Vydrží Fluke i2000Flex prácu na rozvode 400 V a je to bezpečné?

Áno. Sonda má CAT III 600 V hodnotenie a používanie na neizolovaných vodičoch je limitované na 600 V a frekvencie do 1 kHz. Dodržujte bezpečnostné pravidlá pri meraní pod napätím.
