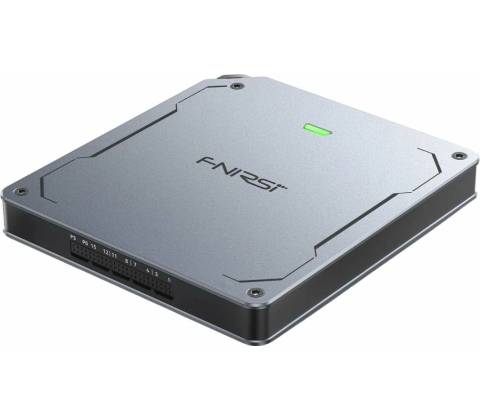

FNIRSI DLA-32 Plus

FNIRSI DLA-32 Plus je profesionálny 32-kanálový logický analyzátor, ktorý ponúka dvojnásobný počet kanálov v porovnaní s modelom DLA-16 Plus pri zachovaní rovnakej maximálnej vzorkovacej frekvencie 1 GHz. Vďaka 32 simultánne sledovaným kanálom je možné zachytiť paralelnú zbernicu, zložité multi-bus komunikácie alebo celé skupiny riadiacich signálov naraz bez nutnosti prepojovania sond. Hardvérová pamäť 4 Gbit s kompresiou RLE umožňuje dlhé záznamy aj pri vysokých vzorkovacích frekvenciách. Pripojenie k PC cez USB 3.0 (konektor USB-C) s priepustnosťou 5 Gbps eliminuje úzke miesto v prenose dát a umožňuje plynulý režim streamovania. Prístroj pracuje s open source softvérom PulseView a Sigrok, ktorý dekóduje viac ako 170 protokolov v reálnom čase priamo počas priebehu signálu. Minimálna šírka detekovateľného impulzu 2 ns a vstupná ochrana ±40 V radia DLA-32 Plus medzi spoľahlivé nástroje pre návrhárov vstavaných systémov, inžinierov firmvéru aj výrobné testovanie.

Prečo si zaobstarať FNIRSI DLA-32 Plus? 32 kanálov súčasne— dvojnásobný počet vstupov v porovnaní s 16-kanálovými modelmi; zachytáva paralelnú zbernicu a skupiny signálov bez opakovaného prepínania.

USB 3.0 / 5 Gbps— rýchle pripojenie eliminuje prepätie pri prenose; režim streamovania je obmedzený len kapacitou RAM počítača. 4 Gbit hardvérová pamäť + RLE— veľká hĺbka pamäte predĺžená kompresiou RLE pre záznamy s nízkofrekvenčnými alebo opakujúcimi sa signálmi.

Viac ako 170 protokolových dekodérov— Sigrok/PulseView automaticky dekóduje SPI, I2C, UART, CAN, LIN, I2S, JTAG, SWD, USB a stovky ďalších protokolov. 4× generátor PWM— štvorkanálový výstup PWM (1 Hz – 20 MHz, 3,3 V) slúži ako integrovaný zdroj testovacích signálov priamo v prístroji.

Technické možnosti analýzy

DLA-32 Plus pracuje vrežime Buffer (max. 1 GHz / 1 alebo 8 kanálov; 250 MHz / 32 kanálov) a v režime Stream (max. 50 MHz / 32 kanálov; 250 MHz / 8 kanálov) s pamäťou obmedzenou iba na RAM počítača. Presnosť vzorkovania je ±1 vzorkovacia perióda a minimálna šírka detekovateľného impulzu dosahuje 2 ns, čo zodpovedá maximálnej frekvencii zachytiteľného signálu 200 MHz. Nastaviteľný prah −5 V až +5 V (krok 0,1 V) pokrýva logické úrovne od 1,2 V do 5,5 V. Integrovaný štvorkanálový generátor PWM (3,3 V, 1 Hz – 20 MHz) je užitočný pri testovaní prijímacích obvodov bez externého generátora. Vstupná ochrana ±40 V chráni prístroj pred poškodením v prípade náhodného pripojenia vyššieho napätia na kanál.

Kompatibilný softvér a protokoly

Softvér PulseView (front-end pre Sigrok) beží na systémoch Windows, macOS aj Linux a zobrazuje priebehy všetkých 32 kanálov v prehľadnom časovom grafe s automatickým dekódovaním protokolov. Dekódovacia knižnica zahŕňa SPI,

I²C, UART/USART, CAN, CAN-FD, LIN, I²S, USB (signálová úroveň), 1-Wire,

PS/2, JTAG, SWD, Modbus, DMX512, FlexRay a stovky ďalších štandardov.

Používatelia môžu vytvárať vlastné dekodéry v jazyku Python a pridávať ich do projektu. Export údajov je k dispozícii vo formátoch CSV a binárneho záznamu pre offline analýzu. Prístroj je tiež kompatibilný so skriptovacím rozhraním libsigrok pre automatizované testovanie a integráciu do CI/CD pipeline.

Technické parametre

• Značka: FNIRSI
• Model: DLA-32 Plus (DLA-32(PLUS))
• Počet kanálov: 32
• Max. vzorkovacia frekvencia (Buffer): 1 GHz / 1 kanál; 250 MHz / 32 kanálov
• Max. vzorkovacia frekvencia (Stream): 250 MHz / 8 kanálov; 50 MHz / 32 kanálov
• Hardvérová pamäť: 4 Gbit (s kompresiou RLE, vyššia efektívna

hĺbka)

• Min. šírka detekovateľného impulzu: 2 ns
• Max. detekovateľná frekvencia: 200 MHz
• Komunikačné rozhranie: USB 3.0 / 5 Gbps (konektor USB-C)
• Vstupné napätie: −40 V až +40 V
• Nastaviteľný prah: −5 V až +5 V (krok 0,1 V)
• Vstupná impedancia: 250 kΩ / 15 pF
• Logické úrovne: 1,2 V – 5,5 V
• Generátor PWM: 4 kanály, 1 Hz – 20 MHz, 3,3 V
• Typy spúšťania: stúpajúca hrana / klesajúca hrana / vysoká úroveň /

nízka úroveň / ľubovoľná hrana

• Softvér: PulseView / Sigrok (open source, Windows / macOS / Linux)
• Protokoly: 170+ (open source, rozširovateľné)
• Hmotnosť (vrátane obalu): 0,463 kg
• Rozmery balenia: 19,8 × 12,6 × 6,8 cm
