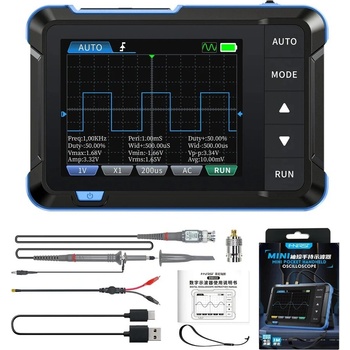

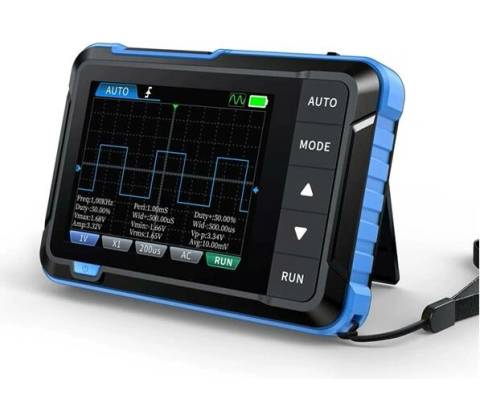

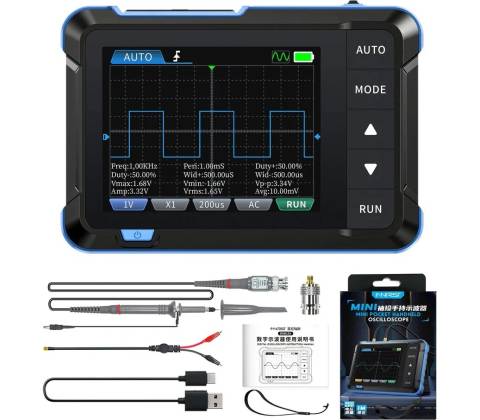

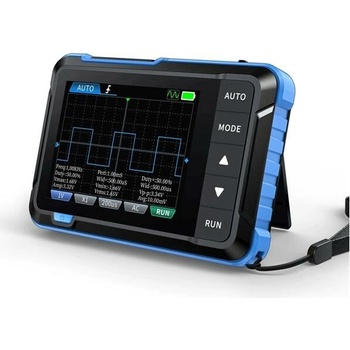

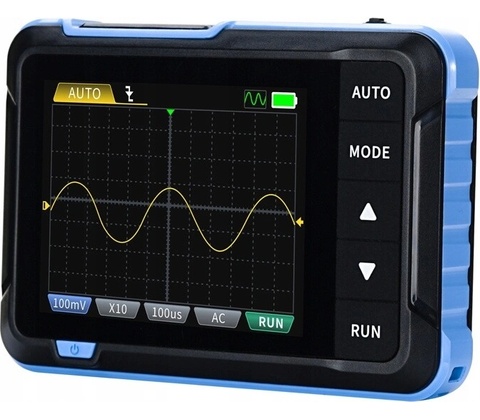

Fnirsi DSO-153

Praktické riešenie na rýchlu kontrolu elektroniky a servisných úloh – spoľahlivé, ľahké a vždy po ruke.

Ručný osciloskop Fnirsi DSO-153 poskytuje pre servis a údržbu vzorkovanie 5 MS/s, šírku pásma 1 MHz a vstupný rozsah až ±400 V (X10). Má 2,8" 320×240 displej, vstavaný generátor 0–10 kHz a napájanie cez USB alebo 1000 mAh batériu, takže rýchlo odhalíte problémy bez zložitej prípravy.

Kompaktný tvar pre servis a prenosnosť

Fnirsi DSO-153 má rozmery 99 × 68 × 19,5 mm a hmotnosť približne 100 g, vďaka čomu ho ľahko vložíte do vrecka alebo do dielenského vaku. Kompaktná konštrukcia umožňuje rýchle presuny pri servisných zásahoch a jednoduché uchopenie pri meraní.

Rozsahy a presnosť merania

Osciloskop ponúka vzorkovanie 5 MS/s a šírku pásma 1 MHz, vertikálnu citlivosť od 10 mV/Div do 20 V/Div a vstupné režimy X1/X10 (±40 V / ±400 V). Tieto parametre zabezpečia spoľahlivé zobrazenie bežných analógových a digitálnych signálov v servisnej praxi.

Generátor signálov na testovanie obvodov

Vstavaný generátor zvládne frekvencie 0–10 kHz, pracovný cyklus 0–100 % a amplitúdu 0,1–3,3 V, pričom ponúka rôzne tvary vĺn. To uľahčuje testovanie vstupov, ladenie filtrov a rýchle overenie funkčnosti častí obvodu bez ďalších zdrojov.

Displej, napájanie a bezpečnostné pravidlá

2,8" displej s rozlíšením 320×240 zobrazuje priebeh jasne aj pri krátkych pulzoch. Napájate cez USB 5V/1A alebo internú 1000 mAh batériu. Prístroj je určený len do interiéru a pri vysokých napätiach použite priloženú HV sondu a dodržiavajte bezpečnostné pokyny.

Kľúčové vlastnosti

• Vzorkovacia frekvencia 5 MS/s a šírka pásma 1 MHz
• Vstupný rozsah X1 ±40 V / X10 ±400 V
• Vstavaný generátor signálov 0–10 kHz (14 tvarov)
• USB nabíjanie + 1000 mAh batéria (~4 h prevádzky)

Často kladené otázky

Je Fnirsi DSO-153 vhodný na meranie striedavého aj stejnosmerného napätia?

Áno. S Fnirsi DSO-153 môžete merať striedavé i stejnosmerné napätie v režimoch X1 (±40 V) a X10 (±400 V). Pri práci s vyššími napätiami používajte dodanú vysokonapäťovú sondu, dbajte na správne uzemnenie a používajte ochranné prostriedky, aby ste predišli riziku.

Ako dlho vydrží batéria?

Vydrží približne 4 hodiny pri bežnom používaní na jedno nabitie. Nabíjate cez USB 5V/1A; výdrž sa však skráti pri častom používaní generátora signálov alebo pri vyššom jase displeja.

Obsahuje záznam priebehu alebo export údajov, alebo iba zobrazuje priebeh?

Fnirsi DSO-153 dokáže zachytiť a zobraziť priebeh (single‑shot) a ponúka základné zachytenie priebehu, ale nemá kontinuálne dátové logovanie ani priame exportné rozhranie; ak potrebujete ukladanie a export údajov, pripravte si externé riešenie.

Je vhodný na používanie v teréne alebo iba v interiéri?

Nie. Prístroj je určený len do interiéru. Ak by ste ho používali v náročnom vonkajšom prostredí, riskujete poškodenie; pre terén odporúčame modely s vyššou mechanickou ochranou a krytím.
