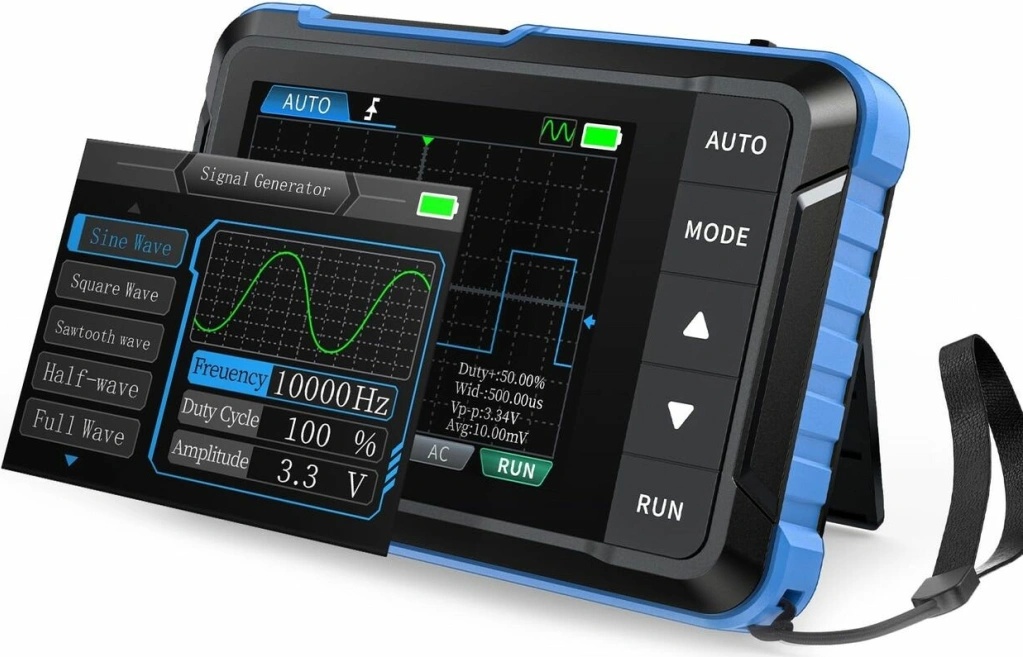

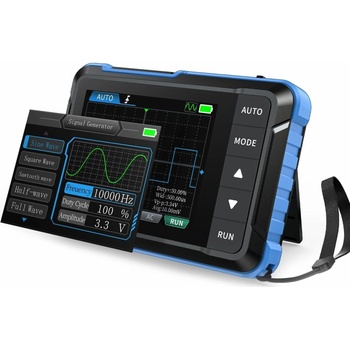

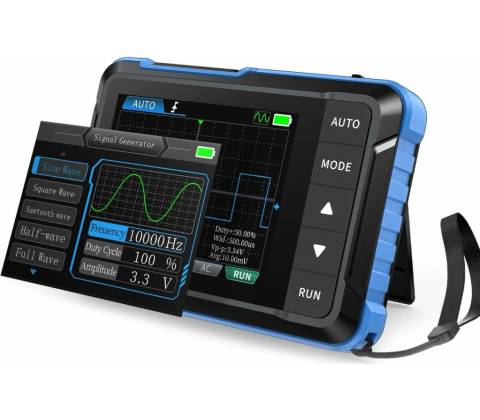

Fnirsi DSO153 Plus

Prenosný a praktický dvojfunkčný prístroj na rýchlu analýzu a testovanie elektroniky v dielni aj v teréne.

Prenosný osciloskop a generátor signálov Fnirsi DSO153 Plus ponúka 1 MHz šírku pásma, 5MS/s vzorkovanie, 2,8" farebný displej a vstavanú 1000 mAh batériu (cca 4 h). S podporou merania napätia do ±400 V a DDS generátorom 0–10 kHz získate kompaktný nástroj pre rýchle odstraňovanie porúch a testovanie obvodov.

Kompaktný nástroj 2v1 do dielne aj na servis

Ručný dizajn Fnirsi DSO153 Plus kombinuje osciloskop a generátor v malom tele 99 × 68 × 19,5 mm a hmotnosti 100 g. Toto prevedenie zabezpečí, že prístroj ľahko prenesiete do terénu, do dielne či na školské projekty bez kompromisov v základnej funkcionalite.

Rýchle a spoľahlivé zobrazenie priebehov

Osciloskop ponúka 1 MHz šírku pásma a 5MS/s vzorkovanie, čo stačí na prácu s väčšinou analógových a digitálnych signálov. K dispozícii sú režimy spúšťania (automatické, normálne, jednorazové) a vertikálna citlivosť od 10 mV/Div do 20 V/Div.

Generátor signálov pre testovanie obvodov

Vstavaný DDS generátor produkuje 0–10 kHz s až 14 druhmi priebehov a pracovným cyklom 0–100 %. Výstupné napätie sa pohybuje v rozsahu 0,1–3,3 V, čo umožní simulovať bežné signály pri ladení a testovaní obvodov.

Jednoduché ovládanie so smart AUTO režimom

Používateľské rozhranie je navrhnuté pre rýchle nastavenie: AUTO tlačidlo jedným klikom zobrazuje priebeh bez zdĺhavého ladovania a dlhým stlačením sa kalibruje základná línia. To znižuje riziko chýb pri meraní a šetrí váš čas.

Rozsahy a bezpečnosť meraní

Meranie napätia je možné v režime X1 do ±40 V (Vpp 80 V) a v režime X10 do ±400 V (Vpp 800 V). Prístroj neobsahuje True‑RMS meranie, preto pri hodnotách striedavého napätia s rôznymi tvarmi priebehov zohľadnite túto limitáciu.

Kľúčové vlastnosti

• Kompaktný 2v1 osciloskop a DDS generátor pre rýchlu diagnostiku
• Šírka pásma 1 MHz a vzorkovanie 5MS/s pre presné zobrazenie priebehov
• Vstavaná batéria 1000 mAh (cca 4 h) a nabíjanie cez USB
• Generátor DDS 0–10 kHz so 14 typmi priebehov
• Meranie napätia až do ±400 V s X10 sondou

Často kladené otázky

Je tento osciloskop vhodný na odstraňovanie porúch?

Áno. S týmto prístrojom vy rýchlo lokalizujete poruchy v elektronických obvodoch vďaka 1 MHz šírke pásma, 5MS/s vzorkovacej frekvencii a rôznym režimom spúšťania. Prenosnosť a AUTO režim zjednodušujú meranie v dielni aj v teréne.

Ako dlho vydrží batéria pri meraní?

Batéria má kapacitu 1000 mAh a pri bežnom používaní vydrží približne 4 hodiny. Vy nabijete prístroj cez USB (5V/1A) a počas dlhšej práce odporúčame mať pri sebe powerbanku alebo používať napájanie cez USB.

Obsahuje záznam dát, alebo len zobrazí priebeh?

Prístroj nezaznamenáva trvalé dáta na internú pamäť; zobrazuje priebeh a umožňuje jeho zachytenie na obrazovke (snapshot). Ak potrebujete dlhodobé logovanie alebo export, vy budete potrebovať externé riešenie pre záznam dát.

Je prístroj vhodný pre meranie vyššieho napätia do 400 V?

Áno. Pri použití X10 sondy vy môžete merať až ±400 V (Vpp 800 V). Pri X1 rozsahu je maximálny vstup ±40 V. Pri meraní vyšších napätí dbajte na bezpečnosť a správne zapojenie sond.
