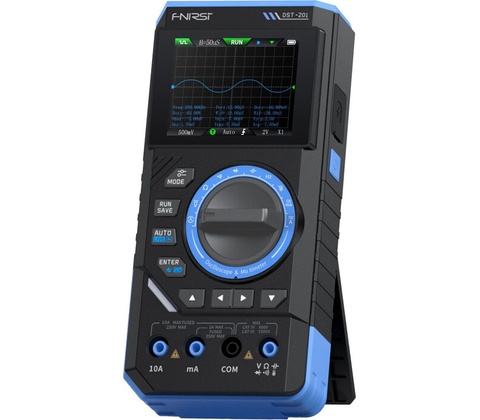

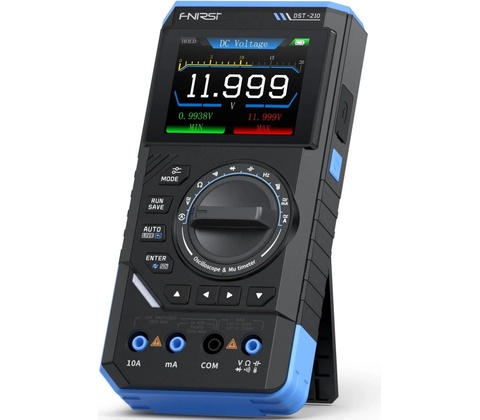

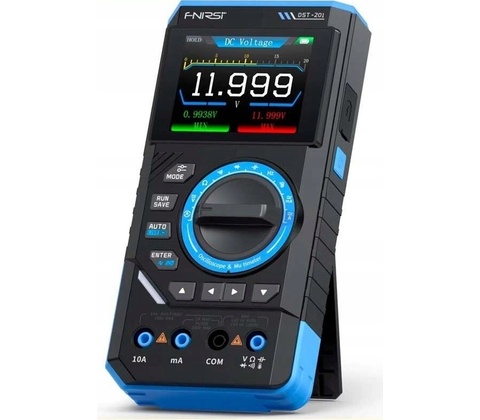

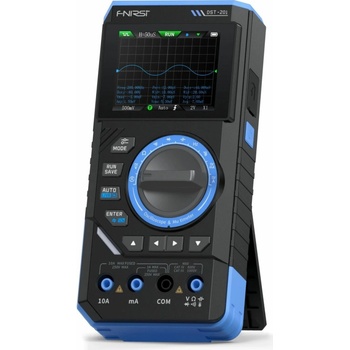

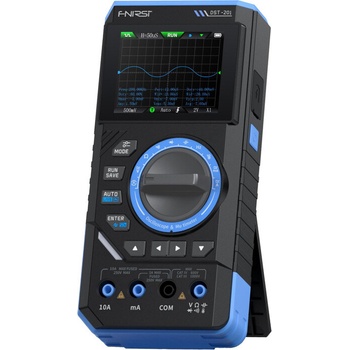

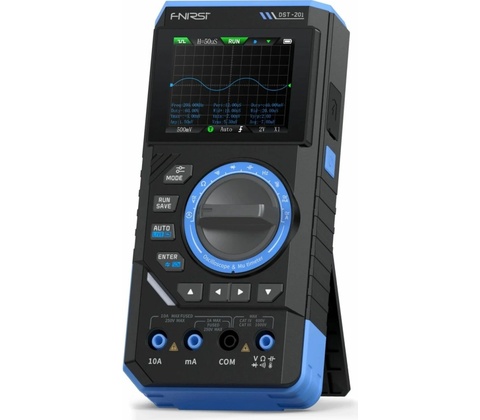

Fnirsi DST-201

DST-201/DST-210 je všestranný multifunkčný tester vyvinutý spoločnosťou FNIRSI, určený na opravy elektroniky a výskum a vývoj. Toto zariadenie typu „všetko v jednom“ integruje viacero základných testovacích funkcií a spĺňa široké spektrum požiadaviek na meranie.

Kľúčové vlastnosti: - Funkcia vysoko presného osciloskopu:

FNIRSI DST-201 poskytuje vzorkovaciu frekvenciu 5MSa/s a analógovú šírku pásma 1MHz, DST-210 poskytuje vzorkovaciu frekvenciu 48MSa/s a analógovú šírku pásma 10MHz, čo zabezpečuje analýzu priebehu. Je vybavený napäťovou ochranou do ±400V, vhodný pre širokú škálu aplikácií. - Funkcia multifunkčného generátora signálu:

Podporuje 13 priebehov s frekvenčným rozsahom 0-10 kHz a nastaviteľným výstupným napätím 3 V. Frekvenciu, amplitúdu a pracovný cyklus je možné jemne doladiť tak, aby vyhovovali rôznym potrebám testovania. - Komplexné funkcie multimetra:

FNIRSI DST-201/210 obsahuje množstvo funkcií, ako je režim záznamu, automatické meranie, AC/DC napätie, AC/DC prúd, odpor, kapacita, dióda/kontinuita, frekvencia, teplota, uchovávanie údajov a LIVE nula/fázový vodič, čím poskytuje výkonné funkcie pre rôzne merania. - Ochrana proti preťaženiu a prenosný dizajn:

Zariadenie je vybavené ochranou proti preťaženiu a upozornením na slabú batériu pre väčšiu bezpečnosť. Jeho kompaktný a ľahký dizajn, ako aj 2,8-palcový farebný TFT displej, zaisťujú jasné a intuitívne vizuálne efekty. Vstavaná nabíjateľná batéria s kapacitou 3000 mAh podporuje až 15 hodín v pohotovostnom režime, čo je ideálne pre mobilné použitie. - Používateľsky prívetivý a multifunkčný:

FNIRSI DST-201/210 je výkonný a flexibilný, ľahko ovládateľný a je ideálnym multifunkčným prístrojom pre profesionálov, továrne, školy, hobbyistov a domácich používateľov.

Špecifikácie

Základné parametre:

Model

DST-210 / DST-201

Materiál obrazovky 2,8-palcový TFT farebný displej

Podsvietenie

Nastaviteľný jas

Napájací zdroj

TYP-C (5V/1A)

Batéria 3000 mAh

Jazyky 中文、Angličtina

Veľkosť produktu ≈177,43 × 87,47 × 34,5 mm

Holá hmotnosť ≈300 g

Parametre osciloskopu:

Vzorkovacia frekvencia

• DST-210: 48 MSa/s
• DST-201: 5 MSa/s

Analógová šírka pásma

• DST-210: 10 MHz
• DST-201: 1 MHz

Vstupná impedancia 1 MΩ

Režim spájania

AC/DC

Rozsah testovacieho napätia

• Sonda 1:1: 80Vpp (+40V)
• Sonda 10:1: 800Vpp (+400V)

Vertikálna citlivosť 10 mV/diel ~ 10 V/diel (x1)

Vertikálny posun

Nastaviteľné s indikátormi

Horizontálna časová základňa

• DST-210: 50ns~20s
• DST-201: 500ns~20s

Spúšťací režim

Automatický / Normálny / Jednoduchý

Typ spúšťača

Vzostupná hrana a zostupná hrana

Úroveň spúšťania

Nastaviteľné s indikátormi

Zmrazenie priebehu

Podpora (funkcia HOLD)

Automatické meranie

Max., Min., Priem. (Vavg), RMS, VPP, Frekvencia, Perióda, Pracovný cyklus

Parametre multimetra:

Jednosmerné napätie 1,9999 V / 19,999 V / 199,99 V / 1000 V

Striedavé napätie 1,9999 V / 19,999 V / 199,99 V / 750,0 V

Jednosmerný prúd 19,999 mA / 199,99 mA / 1,9999A / 9,999A

Striedavý prúd 19,999 mA / 199,99 mA / 1,9999A / 9,999A

Odpor 19,999 MΩ / 1,9999 MΩ / 199,99 KΩ / 19,999 KΩ 1,9999 KΩ / 199,99 Ω

Kapacita 999,9uF / 99,99uF / 9,999uF / 999,9nF / 99,99nF / 9,999nF 9,999mF / 99,99mF

Frekvencia 9,999 MHz / 999,9 kHz / 99,99 kHz / 9,999 kHz / 999,99 Hz / 99,99 Hz / 9,999 Hz

Teplota (-55 ~ 1300 ℃) / (-67 ~ 2372 ℉)

Dióda / Kontrola kontinuity

Podpora

Meranie striedavého napätia jednou sondou (LIVE)

Podpora

Parametre generátora signálu:

Výstupný priebeh

Podpora 13 typov výstupných signálov

Frekvencia tvaru vlny

• DST-210: 0 – 50 kHz
• DST-201: 0 – 10 kHz

Štvorcový pracovný cyklus 0-100%, štvorcový a pílový tvar sú nastaviteľné

Amplitúda tvaru vlny 0,1 V – 3,0 V
