Pevná a presná pomôcka, na ktorú sa spoľahnete pri každom meraní.
FNIRSI P4100 je vysokonapäťová sonda pre osciloskopy, ktorá kombinuje pomer útlmu 100:1, šírku pásma 100 MHz a maximálne vstupné napätie 1000 V (DC + AC špička, CAT II). Sonda má vysoký vstupný odpor 100 MΩ a nízku kapacitu 6 pF, čo minimalizuje zaťaženie meraného obvodu; v balení nájdete tiež kompenzačný skrutkovač, uzemňovací klip a ďalšie praktické doplnky.
Bezpečné meranie vysokého napätia
FNIRSI P4100 je navrhnutá pre práci s vysokým napätím až do 1000 V (DC + AC špička) a nesie klasifikáciu CAT II. Robustné ABS telo a dobre izolovaný kábel znižujú riziko pri manipulácii, takže meranie zostáva bezpečné aj v náročnejších podmienkach.
Minimálne zaťaženie obvodu
Sonda prináša vstupný odpor 100 MΩ a vstupnú kapacitu 6 pF, čo znamená, že meranie takmer nezaťažuje meraný okruh. Vďaka pomeru útlmu 100:1 zachováte vernosť signálu a zároveň ochránite citlivý vstup osciloskopu pred preťažením.
Rýchle zachytenie tranzientov
So šírkou pásma 100 MHz a nábehovým časom 3,5 ns sonda spoľahlivo sleduje rýchle prechodové javy a vysokofrekvenčné komponenty signálu. Podporované vzorkovanie až do 1 GS/s (podľa použitého osciloskopu) umožní detailné zobrazenie krátkych impulzov.
Praktické príslušenstvo a ergonómia

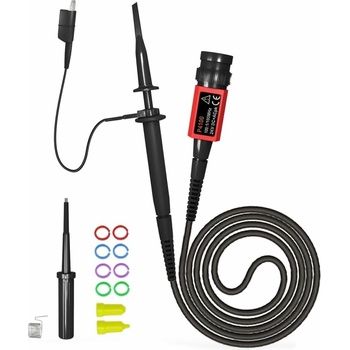

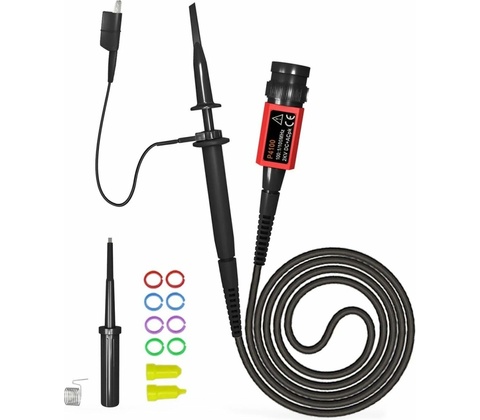

Kábel dlhý 1,1 m, ľahká konštrukcia (~45 g) a príslušenstvo v balení (mini skrutkovač, farebné stužky, dve objímky, uzemňovací klip a pružina) zjednodušujú nastavenie a každodenné používanie pri diagnostike napájacích zdrojov a výkonovej elektroniky.
Kľúčové vlastnosti
- Max. vstupné napätie 1000 V (DC + AC špička), kategória CAT II
- Pomer útlmu 100:1 pre ochranu osciloskopu a presné meranie
- Šírka pásma 100 MHz a nábehový čas 3,5 ns pre rýchle prechody
- Nízke zaťaženie obvodu: vstupný odpor 100 MΩ, kapacita 6 pF
- Kompletné príslušenstvo v balení: mini skrutkovač, uzemňovací klip a farebné stužky
Často kladené otázky
Je sonda vhodná na meranie do 1000 V?
Áno. FNIRSI P4100 meria až do 1000 V (DC + AC špička) a má klasifikáciu CAT II, takže ju môžete použiť pri meraniach vnútorných obvodov a napájacích zdrojov. Dodržujte základné bezpečnostné postupy a používajte izolované pomôcky pri práci s vysokým napätím.
Ako nastavím kompenzáciu sondy?
Nastavenie kompenzácie vykonáte pomocou priloženého mini skrutkovača. Pripojte sondu k osciloskopu, zobrazte referenčný štvorcový signál a otáčaním kompenzačného trimra nastavte tak, aby bol priebeh rovný – rozsah kompenzácie sondy je 10–35 pF.
Obsahuje balenie uzemňovací klip a príslušenstvo?
Áno. V balení nájdete mini skrutkovač, farebné stužky, dve pozičné objímky, uzemňovací klip a pružinu pre pevné uchytenie. Tieto doplnky uľahčia identifikáciu a bezpečné pripojenie pri bežných diagnostických prácach.
Je sonda vhodná pre meranie vo fotovoltaike?
Nie. Sonda nie je určená špeciálne pre fotovoltaiku; má klasifikáciu CAT II, ktorá je vhodná na merania v rámci vnútorných obvodov a napájacích zdrojov. Pre merania na rozvádzačoch a inštaláciách s vyššími požiadavkami použite sondy s vhodnou kategóriou alebo doplnkové ochranné prvky.
