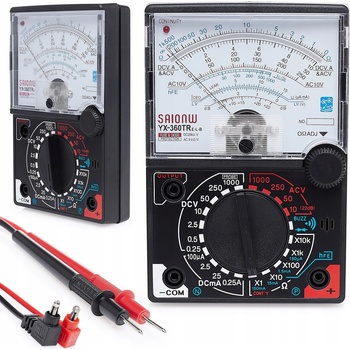

Techrebal YX-360TRE

PRESNÝ MULTIEMTR ANALÓGOVÝ MERAČ YX-360TRE-L-B

Analógový multimetr YX-360TRE-L-B je vynikajúcim riešením pre profesionálov a hobbistov, ktorí oceňujú presnosť a čitateľnosť výsledkov. Veľký displej s vysokým kontrastom poskytuje jasné hodnoty a funkcia ukladania údajov uľahčuje analýzu meraní. Možnosť merania napätia AC a DC, prúdu DC, odporu a kapacity z neho robí všestranný nástroj pre mnoho aplikácií. Intuitívne ovládanie a zabudovaný LED indikátor a bzučiak na kontrolu kontinuity káblov zvyšujú komfort používania. ❇ Vlastnosti produktu: ✅ Široký rozsah merania umožňuje presné meranie napätia, prúdu, odporu, kapacity a frekvencie, čo z neho robí všestranný nástroj pre elektrikárov a elektronikov. ✅ Veľký a čitateľný displej s vysokým kontrastom a plnými symbolmi umožňuje rýchle a pohodlné čítanie výsledkov aj v náročných svetelných podmienkach. ✅ Intuitívne ovládanie a vysoká presnosť vďaka presnému meraciemu systému a funkcii ukladania údajov umožňujú pohodlnú analýzu výsledkov. ✅ Možnosť kontroly kontinuity obvodu pomocou LED indikátora a bzučiaka, čo uľahčuje detekciu prerušení a poškodení elektrickej inštalácie. ✅ Kompaktná konštrukcia a robustné prevedenie založené na veľkom, jasnom merači s dĺžkou 80 mm zaručujú pohodlné používanie a trvanlivosť zariadenia. ❇ Špecifikácia:

• Rozsah napätia DC: 0.1/0.5/10/50/250/1000V ± 4% f.S
• Rozsah napätia AC: 10/50/250/1000 V ± 5% f.S
• Rozsah prúdu DC: 50μ/2.5 mA/25 mA/0.25A/10A ± 4% f.S
• Odpor: *1/*10/*100/*1000/*1KΩ/*10KΩ
• Rozsah merania tranzistorov Iceo: 150μ/15mA/150mA
• Meranie decibelov: 0 ~ +22 dB
• Meranie HFE: 0 ~ 1000
• Tester diód: 150μ/15mA/150mA
• Napájanie: 2 × R6 (1.5 V) + 1 × 622F 9 V
• Dĺžka meracích káblov merača: 50 cm
• Rozmer: 148 × 100 × 35 mm
• Hmotnosť: 280 g

✅ Presnosť meraní v každej situácii

Bez ohľadu na to, či vykonávate merania v domácich inštaláciách alebo pracujete na náročnejších projektoch, multimetr YX-360TRE-L-B zabezpečuje vysokú presnosť nameraných hodnôt. Možnosť merania napätia AC a DC, prúdov DC a odporu poskytuje širokú škálu aplikácií. Vďaka tomu máte istotu, že každá indikácia je spoľahlivá a ľahko čitateľná. ✅ Čitateľnosť a komfort používania

Veľký, čitateľný graf s vysokým kontrastom výrazne uľahčuje prácu a eliminuje riziko chybných čítaní. Jasné symboly umožňujú rýchle overenie nameraných hodnôt, čo je mimoriadne dôležité pri presných analýzach. Multimetrový merač Saionw YX-360TRE-L-B sa stáva nenahraditeľným nástrojom pri každodenných meraniach. ✅ Vstavaný LED indikátor a bzučiak na testovanie kontinuity

Kontrola kontinuity elektrických vodičov a obvodov nikdy nebola taká jednoduchá. Multimetr YX-360TRE-L-B je vybavený zvukovým signálom a LED indikátorom, ktorý okamžite informuje o absencii prerušenia obvodu. Je to mimoriadne užitočná funkcia, ktorá uľahčuje detekciu poškodení elektrických inštalácií, káblov alebo elektronických prvkov. Vďaka nej nielen šetríte čas, ale aj zvyšujete účinnosť diagnostiky problémov. ✅ Dlhá pracovný čas batérie

Napájanie multimetra sa vykonáva pomocou dvoch batérií R6 (1.5 V) a jednej batérie 622F 9 V, čo zabezpečuje dlhú a stabilnú prevádzku. Vďaka energeticky úspornému chodu sa nemusíte obávať častej výmeny batérie. Je to riešenie, ktoré zvyšuje pohodlie pri používaní a umožňuje dlhšie meracie sedenia bez prerušenia nabíjania. (súčasťou balenia nie sú batérie) ✅ Nenahraditeľný nástroj pre každého elektronika

Bez ohľadu na to, či sa zaoberáte opravou, testovaním komponentov alebo diagnostikou elektrických inštalácií, multimetr YX-360TRE-L-B vám zabezpečí presné a rýchle merania. Vďaka širokému rozsahu funkcií, pohodlnému ovládaniu a vysokej presnosti sa stáva nevyhnutným nástrojom pri práci profesionálov i amatérov.

TEST DIÓDY 1. Nastavte gombík rozsahu na jednu z pozícií:

X1K pre 0-150µA, X10 pre 0-15mA, X1 pre 0-150mA 2. Pripojte diódu k testeru:

• Pre vodivý prúd (Forward current) pripojte koncovku „+“ k anóde a „-“ ku katóde.
• Pre prerušovací prúd (Reverse current) vymeňte polaritu pripojenia.

3. Pri testovaní diódy pre I alebo Ik odčítajte hodnotu napätia (vodivý prúd) na stupnici LV.

TEST ACV (STRIEDAVÉHO NAPÄTIA) 1. Pripojte meracie káble k zásuvkám „+“ a „COM“. 2. Nastavte gombík rozsahu na požadovaný rozsah striedavého napätia (ACV). 3. Pripojte meracie káble k obvodu, ktorý sa má testovať. 4. Na referenčnej stupnici odčítajte hodnotu ACV.

TEST DCA (PEVNÉ NAPÄTIE) 1. Pripojte červený kábel do zásuvky „+“ a čierny kábel do zásuvky „COM“. 2. Nastavte gombík rozsahu na 0-250 mA. 3. Pripojte meracie káble k obvodu, ktorý sa má testovať. 4. Na referenčnej stupnici si prečítajte hodnotu DCA.

ACV TEST NA VÝSTUPE 1. Pripojte červený kábel do zásuvky OUTPUT a čierny do zásuvky „COM“. 2. Nastavte gombík rozsahu na požadovaný rozsah striedavého napätia. 3. Pripojte meracie káble k obvodu podobným spôsobom ako v prípade merania ACV. 4. Zmerajte výstupné napätie (ACV). Výsledok je možné prečítať v mV alebo V.

TEST TRANZISTORA

Test HFE (DC zosilnenie) 1. Nastavte gombík rozsahu na pozíciu „HFE“. 2. Nastavte indikátor (X10) na nulovú polohu. 3. Pripojte tranzistor k testeru:

• Pre tranzistor PNP: pripojte kolektor „C“ k svorke „N“ testera a žiarič „E“ k LEAK (QRC).
• Pre tranzistor NPN: pripojte kolektor „C“ k LEAK (QRC) a žiarič „E“ k svorke „N“.

4. Prečítajte si hodnotu na stupnici HFE. 5. Ak sa indikátor posunie smerom k stupnici „LEAK“, znamená to, že tranzistor je poškodený; inak je tranzistor funkčný.

TEST ODPORU (Ω) 1. Pripojte meracie káble k zásuvkám „COM“ a „+“. 2. Nastavte rozsah merania na požadovaný rozsah odporu. 3. Pripojte meracie káble, aby ste ich skrátili, a nastavte ukazovateľ na 0 pomocou „Ω ADJ“. 4. Uistite sa, že v obvode nie je žiadne napätie. 5. Pripojte meracie káble k rezistora, ktorý sa má testovať, a odčítajte hodnotu na stupnici.

TEST POKRAČOVANIA (BUZZER) 1. Nastavte meracie káble tak, ako v prípade testu odporu. 2. Otestujte kontinuitu spojením dvoch bodov. 3. Ak tester vydáva zvukový signál (buzzer), znamená to, že obvod je nepretržitý. 4. Ak bzučiak nefunguje, znamená to prerušenie obvodu.

TESTOVANIE DVC (PEVNÉHO NAPÄTIA) 1. Pripojte červený vodič k kladnému pólu a čierny k zápornému pólu. 2. Nastavte gombík na požadovaný rozsah DCV. 3. Pripojte meracie káble k testovanému obvodu. 4. Odčítajte hodnotu DCV z príslušnej referenčnej stupnice.
