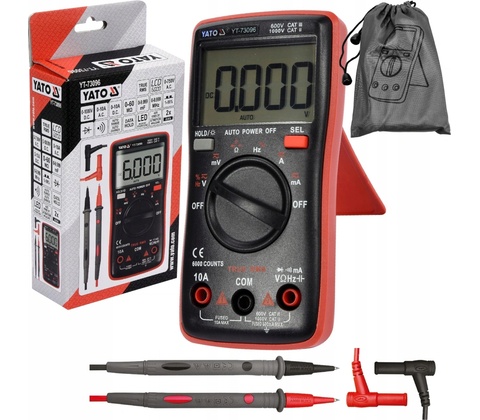

TRUE RMS LCD 6000

DIGITÁLNY MERAČ TRUE RMS S AUTOMATICKÝM ROZSAHOM LCD 6000YT-73096

Univerzálny merač s funkciou TRUE RMS a s automatickým rozsahom pre každé meranie. Umožňuje vykonávanie základných a pokročilých meraní elektrických veličín.

Populárne puzdro, malé rozmery a veľký podsvietený displej sú kombináciou vysokej mobility a pohodlia pri práci.

Rýchlosť, presnosť a opakovateľnosť indikácií multimetr vďačí za modernú konštrukciu ovládacej dosky a vysoko kvalitné meracie sondy, ktorých veľkosť a presnosť ocenia hobiti aj profesionálni servisní technici.

Základné merania:

• meranie striedavého napätia: A.C. 0-750V, TRUE RMS
• meranie jednosmerného napätia: D.C. 0-1000V
• meranie intenzity striedavého prúdu: A.C. 0-10A, TRUE RMS
• meranie intenzity jednosmerného prúdu: D.C. 0-10A
• meranie odporu: 0-60M?
• test diódy: IF 5mA, UR 3V
• test kontinuity obvodu: 0-50?

Dodatočné merania:

• meranie kapacity kondenzátora: 0-9,999 mF
• meranie frekvencie: 0-9,999 MHz
• meranie koeficientu naplnenia: 1-99 %

Presnosť merania:

Príklad stanovenia presnosti merania napätia striedavého prúdu. Výpočet výsledku merania: 235 V

• presnosť merania merača YT-73096 pre tento rozsah je: ± (1,0% + 3), rozlíšenie 0.1 V
• výpočet chyby merania vzorec: (výsledok merania x 1.0%) + 3 x rozlíšenie
• výpočty: (235 x 1,0%) + 3 x 0.1 = 2,35 + 0,3 = 2,65 V

Skutočný výsledok s prihliadnutím na chybu merania pre indikáciu 235V = 235 ± 2,65V

• výsledok s prihliadnutím na chybu merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,09 V
• výsledok s prihliadnutím na chybu merania pre indikáciu merania intenzity striedavého prúdu: 8A = 8 ± 0,15A

Tabuľka s rozlíšením a presnosťou pre dané meranie je uvedená v návode na použitie. 1. Merač vypnutý 2. Meranie striedavého napätia do 750 V a DC do 1000 V 3. Meranie nízkej frekvencie vysokého napätia 4. Meranie koeficientu naplnenia vysokého napätia 5. Meranie striedavého a jednosmerného napätia do 600 mV 6. Tlačidlo HOLD, zastavenie výsledku merania 7. Podsvietenie obrazovky po podržaní na 2 sekundy 8. Meranie odporu do 60M0 9. Test diódy 10. Test kontinuity obvodu 11. Meranie kapacity kondenzátora do 9,999 mF 12. Meranie vysokého frekvencie nízkeho napätia až do 9,999 MHz 13. Meranie koeficientu naplnenia nízkeho napätia 1-99% 14. Tlačidlo SEL, zmena režimu merania napr. z AC na DC 15. Meranie intenzity prúdu AC a DC do 10 A 16. Meranie intenzity prúdu AC a DC do 600 mA 17. Merač vypnutý 18. Otvory pre meracie sondy

Vstavané funkcie:

• TRUE RMS – merač s touto funkciou vypočíta skutočnú účinnú hodnotu napätia a intenzity striedavého prúdu pre sínusové aj nie sínusové priebehy. Zariadenie najprv meria skutočnú hodnotu sínusoidy v niekoľkých časových intervaloch ›, potom výsledky meraní zdvíha na štvorec › sčítava ich › vypočíta priemer › a nakoniec výsledok priemerného prvku. Výsledok merania je reálna účinná hodnota napätia/intenzity striedavého prúdu aj pre deformovanú sínusoidu alebo obdĺžnikový priebeh
• AUTO – automatické prispôsobenie rozsahu merania. V prípade merania neznámych hodnôt pomocou merača s manuálnou zmenou rozsahu pomocou otočného gombíka je potrebné vykonávať merania postupne od najväčšieho rozsahu až po rozsah, ktorý poskytuje najpresnejší výsledok – inak riskujeme poškodenie zariadenia. V prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merač automaticky nájde optimálny rozsah. Merač sa predvolene spúšťa v režime AUTO
• SEL – zmena režimu merania napr. z merania napätia AC na DC
• DATA HOLD – zachovanie aktuálne nameranej hodnoty na displeji

Dodatkové informácie:

• LCD displej, maximálne zobrazený výsledok: 6000
• podsvietenie obrazovky
• zvukový signál v teste kontinuity obvodu pre odpor nižší ako 50?
• možnosť zapnutia testov diódy a kontinuity obvodu samostatne
• Súčasťou balenia sú meracie sondy s dĺžkou 14,5 cm
• dĺžka kábla spolu so sondami: 97 cm
• priemer kábla vrátane izolácie: 3,5 mm
• konštrukcia s ochranou proti preťaženiu
• puzdro z ABS plastu
• automatické vypnutie merača po 15 minútach nečinnosti
• možnosť vypnutia režimu automatického vypnutia zariadenia
• indikátor nízkeho stavu batérie
• napájanie: dve batérie 1.5 V (AAA)

Parametre

• Automatický rozsah: ÁNO
• Meranie frekvencie: 0-9,999 MHz
• Meranie striedavého napätia: 0-750 V + True RMS
• Meranie jednosmerného napätia: 0-1000 V
• Meranie kapacity: 0-9,999 mF
• Meranie odporu: 0-9,999M?
• Meranie koeficientu naplnenia: 1-99 %
• Striedavý prúd: 0-9,999A + True RMS
• Jednosmerný prúd: 0-9,999 A
• Test kontinuity obvodu: ÁNO
• Test diódy: ÁNO
