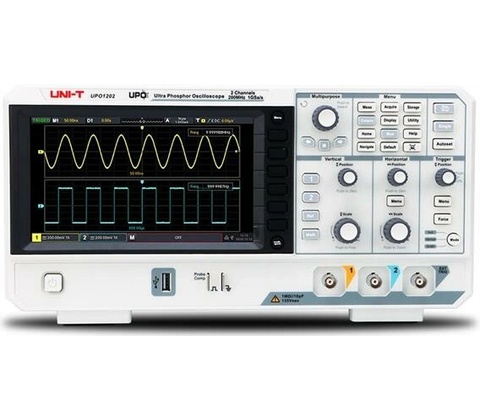

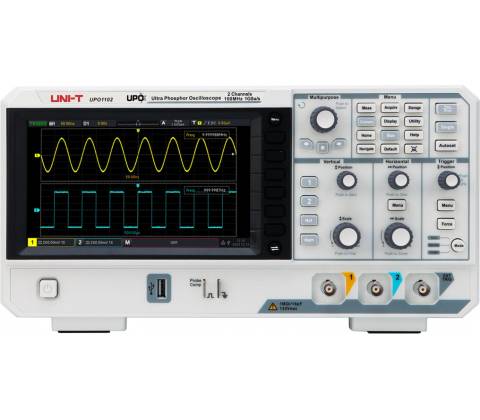

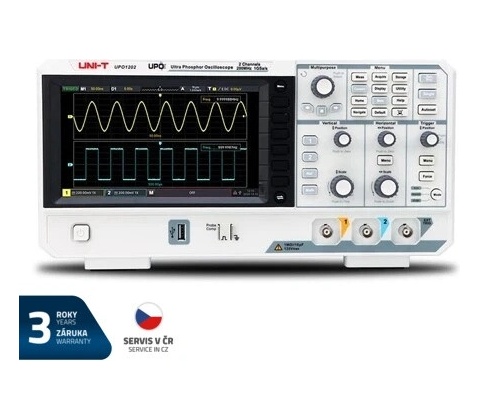

Uni-T UPO1102

Rýchle zachytenie a presná analýza signálov pre efektívnu diagnostiku a vývoj – spoľahlivý pomocník na vašom pracovnom stole.

Digitálny fosforový osciloskop Uni-T UPO1102 ponúka 2 kanály, 100 MHz pásmo a 1 GSa/s vzorkovanie pre verné zobrazenie signálov. Vďaka 56 Mpts pamäti, záznamu až 120 000 snímok a Ultra Phosphor 2.0 zachytíte krátke udalosti, zatiaľ čo hardvérové dekódovanie (RS232/UART, I2C, SPI) zrýchli analýzu komunikácie. Rozhrania USB, LAN a externý trigger uľahčujú integráciu do pracovného prostredia.

Rýchle zachytenie a zobrazenie signálov

Vďaka Ultra Phosphor 2.0 dosahuje osciloskop vysokú rýchlosť snímania (až 500 000 wfms/s v režime Fast Acquire), takže spoľahlivo zachytíte aj krátke alebo občasné poruchy. 1 GSa/s vzorkovanie zabezpečuje verné zobrazenie až do hranice 100 MHz.

Hlboké ukladanie pre presnú analýzu

S 56 Mpts hĺbkou pamäte a možnosťou záznamu až 120 000 snímok získate dostatok dát pre detailnú FFT a časovú analýzu. Dlhá pamäť umožňuje sledovať signály v plnej frekvenčnej doméne bez straty detailov.

Dekódovanie zberníc v reálnom čase

Prístroj podporuje hardvérové real-time dekódovanie s plnou pamäťou pre RS232/UART, I2C a SPI, čo výrazne zrýchľuje analýzu komunikácie. Výsledky dekódovania sú dostupné priamo na obrazovke bez potreby externého softvéru.

Praktické rozhrania a pohodlné ovládanie

UPO1102 ponúka USB Host/Device, LAN a externý trigger, 7" WVGA LCD a funkciu rozdelenia obrazovky (Multi-Scopes 2.0). Ovládanie je navrhnuté pre rýchlu orientáciu pri ladení a opakovaných testoch.

Vhodný pre vývoj a servis na pracovisku

Stolný dizajn, napájanie 100–240 VAC a kompletné príslušenstvo (sondy 100 MHz, USB kábel) robia z tohto osciloskopu spoľahlivý nástroj pre návrh vstavaných systémov, priemyselnú elektroniku a servis v interiéri.

Kľúčové vlastnosti

• 2 analógové kanály s 100 MHz šírkou pásma a 1 GSa/s vzorkovaním
• Hlboká pamäť 56 Mpts a záznam priebehov až 120 000 snímok
• Ultra Phosphor 2.0: až 500 000 wfms/s pre rýchle zachytenie zriedkavých udalostí
• Hardvérové dekódovanie RS232/UART, I2C a SPI v reálnom čase
• Bohaté spúšťacie režimy, matematické funkcie a 7" LCD rozhranie

Často kladené otázky

Je Uni-T UPO1102 vhodný na odstraňovanie porúch?

Áno. Uni-T UPO1102 je určený pre rýchlu diagnostiku a odstraňovanie porúch v laboratóriu aj dielni. Ponúka dve analógové kanály, 100 MHz šírku pásma a bohaté spúšťacie režimy, ktoré vám pomôžu lokalizovať chyby v signáloch rýchlo a presne.

Obsahuje prístroj záznam dát, alebo len živé zobrazenie?

Áno. Osciloskop obsahuje záznam priebehov a dlhú pamäť 56 Mpts, vrátane nahrávania a prehrávania v reálnom čase, takže nemusíte sledovať signál len online, ale môžete archivovať a spätne analyzovať dlhé sekvencie.

Ako dlho vydrží záznam v pamäti a koľko priebehov môžem uložiť?

Máte k dispozícii 56 Mpts hĺbku pamäte (1 kanál) a až 120 000 uložených snímok. To znamená, že môžete zaznamenať veľmi detailné priebehy pri vysokom vzorkovaní a ďalej ich analyzovať pomocou matematických funkcií a FFT.

Kde dekóduje prístroj sériové protokoly a ktoré protokoly podporuje?

Na prednom alebo softvérovom rozhraní spustíte dekódovanie; zariadenie podporuje hardvérové dekódovanie v reálnom čase pre RS232/UART, I2C a SPI (plná pamäť), čo zrýchľuje analýzu sériových dát priamo na osciloskope.
