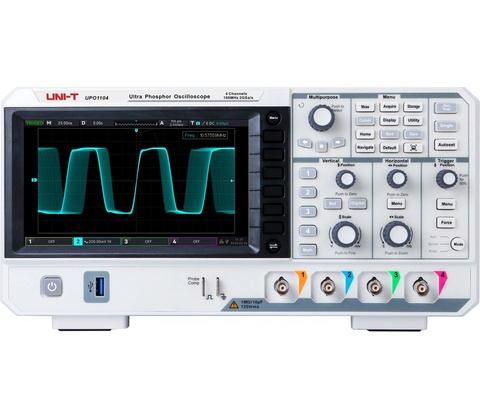

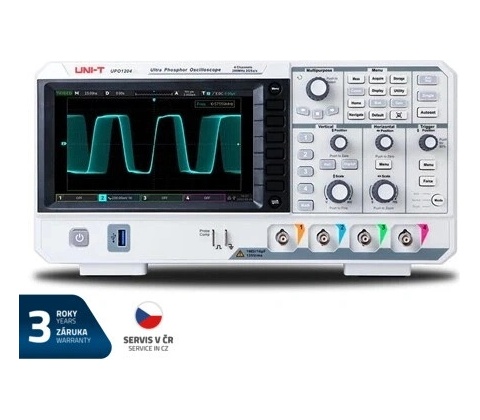

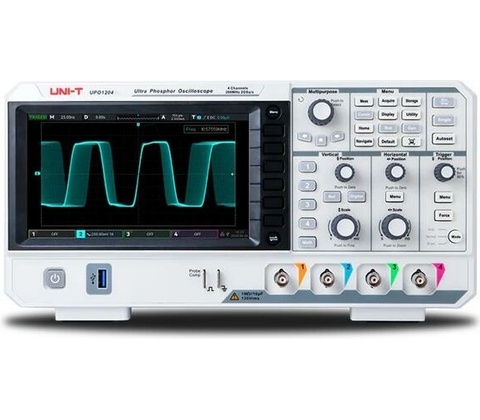

Uni-T UPO1104

Rýchle odhalenie porúch v elektronike — spoľahlivý nástroj pre servis a vývoj.

Digitálny osciloskop UNI-T UPO1104 spája 4 analógové kanály, 100 MHz pásma a 2 GSa/s reálne vzorkovanie s hĺbkou pamäte 56 Mpts, čo umožňuje presné zachytenie a detailnú analýzu. Vďaka 500 000 wfms/s a hardvérovému záznamu až 120 000 rámcov zvládnete odstraňovanie porúch, ladenie vestavných systémov a vývoj elektroniky efektívne.

Výkonný záznam a rýchle zachytenie

Digitálny fosforový engine Ultra 2.0 prináša vysokú citlivosť zobrazenia a rýchle snímanie: 2 GSa/s v reálnom čase, až 500 000 wfms/s a pamäť 56 Mpts umožňujú detailné sledovanie krátkych porúch. UNI-T UPO1104 navyše podporuje hardvérové záznamy až 120 000 rámcov pre dlhodobé monitorovanie.

Presná analýza a dekódovanie zberníc

Osciloskop ponúka hardvérové dekódovanie v reálnom čase pre RS232/UART, I2C a SPI, čo zrýchľuje ladenie komunikácie. Rozšírená FFT (1 Mpts) a množstvo meraní umožňujú pohodlnú analýzu frekvenčných charakteristík a štatistík bez dodatočného softvéru.

Rozhrania a praktické merania

Konektivita zahŕňa USB Host / Device, LAN a EXT TRIG pre prepojenie, diaľkové ovládanie a synchronizáciu. Vstavaný DVM, podpora množstva spôsobov spúšťania a maximálne vstupné napätie 400 V uľahčujú meranie v rôznych servisných scenároch.

Ergonómia a nasadenie v praxi

7" TFT LCD poskytuje prehľadné zobrazenie priebehov, kompaktné rozmery a hmotnosť 2,45 kg uľahčujú presun medzi pracoviskami. Napájanie 100–240 V a príslušenstvo (napájací kábel, USB, štvorica sond 100 MHz) zaisťujú pripravenosť do dielne aj laboratória.

Kľúčové vlastnosti

• 4 analógové kanály a 100 MHz šírka pásma
• Reálne vzorkovanie 2 GSa/s s hlbokou pamäťou 56 Mpts
• Rýchlosť zachytávania 500 000 wfms/s a hardvérový záznam až 120 000 rámcov
• Hardvérové dekódovanie sériových protokolov (RS232/UART, I2C, SPI) a vstavaný DVM

Často kladené otázky

Je tento osciloskop vhodný na odstraňovanie porúch?

Áno. UNI-T UPO1104 je navrhnutý pre rýchle odstraňovanie porúch: 4 kanály, hlboká pamäť a vysoká rýchlosť zachytávania vám umožnia nájsť krátke tranzienty, porovnať signály a rýchlo lokalizovať chybu. Záznam priebehov potom uľahčí podrobnú analýzu na počítači.

Ako rýchlo dokážem nahrávať a prehrávať priebehy?

Hardvérové nahrávanie zvláda až 120 000 rámcov a môžete ukladať priebehy vrátane videa pre prehrávanie na PC. V kombinácii s 56 Mpts pamäťou a reálnym vzorkovaním 2 GSa/s získate dlhé a verné záznamy bez straty detailov.

Obsahuje rozhrania LAN alebo USB a na čo ich využijem?

Osciloskop má USB Host / USB Device aj LAN a tiež EXT TRIG. USB poslúži na ukladanie a priame prepojenie s externými médiami, LAN umožní sieťovú komunikáciu a vzdialené ovládanie, EXT TRIG pomôže pri synchronizácii so špecifickými udalosťami v testovanom obvode.

Vydrží osciloskop pri práci v dielni, ak ho často presúvam?

Áno. Pri hmotnosti 2,45 kg a kompaktných rozmeroch je prenosný a vhodný do dielne alebo na servisné zásahy. Napájanie je sieťové (100–240 V), takže pri častom presune počítajte so sieťovou prípojkou; sondy a káble sú dodávané v balení.
