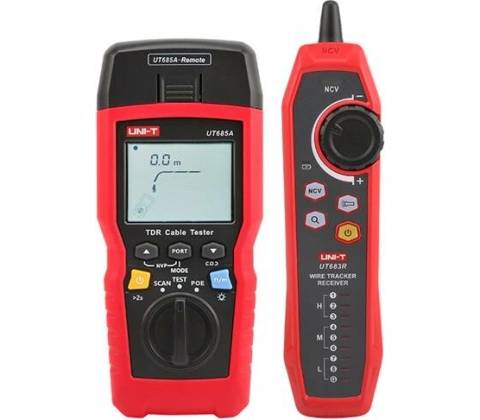

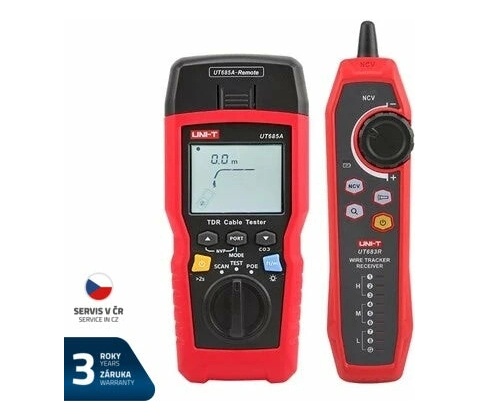

UNI-T UT685A KIT

Na tento výrobok poskytujeme 3-ročnú záruku.. Tester káblov UT685B KIT je ručný TDR tester káblov, univerzálny nástroj na lokalizáciu porúch a vykonávanie rýchlych testov zapojenia/krimpovania káblov (CAT 5, CAT 6, UTP, FTP a SSTP s detekciou POE), ktorý sa používa na detekciu a diagnostiku stavu zapojenia krútených párov, detekciu sieťových služieb, skratov/prerušov v sieťovej kabeláži, rozdelenie párov, nesprávne zapojenie atď. Možno ho použiť aj na zistenie, či je v sieťovej kabeláži prívod PoE (modul POE) a aký je štandard PoE (802.3AF, 802.3AT, 802.3BT). Na obrazovke je možné súčasne zobraziť mapu vodičov, dĺžku kábla, miesto prerušenia obvodu a ďalšie informácie. Tester káblov sa vyznačuje presnosťou, jednoduchou obsluhou a prehľadným zobrazením, čo z neho robí ideálny nástroj na údržbu sieťovej komunikácie,. Posuňte diagnostiku sieťovej infraštruktúry na profesionálnu úroveň s ručným testerom UNI-T UT685A. Tento špičkový nástroj využíva pokročilú technológiu TDR (Time Domain Reflectometry), ktorá umožňuje nielen presné meranie dĺžky káblov, ale aj bleskovú lokalizáciu porúch v medených rozvodoch.. Nech už spravujete siete typu CAT 5E alebo CAT 6, 6A, stane sa vaším nepostrádateľným partnerom. Dokáže v reálnom čase detekovať poškodenie kábla, chyby v zapojení alebo prítomnosť napájania PoE (Power over Ethernet). Vďaka intuitívnemu ovládaniu a prehľadnému podsvietenému displeju získate okamžitý prehľad o stave kabeláže, čo výrazne skráti čas potrebný na údržbu a opravy.

Parametre produktu

• univerzálnosť: podporuje širokú škálu káblov vrátane krútených dvojžilových káblov UTP, FTP aj SSTP
• Mapovanie zapojenia: detekcia polarity, varovanie pred nebezpečným napätím (>10 V), rozhranie na lisovanie/mapovanie, prijímač RJ45
• presná diagnostika porúch: okamžite identifikuje skraty, prerušené obvody (open circuits) aj prehodené páry
• inteligentná detekcia PoE: automaticky rozpozná prítomnosť napájania a určí štandard PoE (802.3af/at/bt)
• vizuálna lokalizácia: na stupnici zobrazuje približnú polohu poruchy pre jednoduchšiu opravu
• technológia TDR
• funkcia Port Flashing: pomáha rýchlo nájsť príslušný port na aktívnom prepínači vďaka blikaniu kontrolky
• testovanie NCV
• nabíjací port typu C
• sledovanie vodičov: RJ11 3000 m a RJ45 1000 m.

Technické parametre

• Testovaný typ kábla:. 1. kábel s krútenou dvojlinkou CAT5/CAT6. 2. UTP (neštítovaný kábel),. 3. FTP (kábel štítovaný hliníkovou fóliou);. 4. SSTP (dvojito štítovaný sieťový kábel);. Mapovanie zapojenia:
• testovanie vodičov pod napätím:. 1. detekcia polarity;. 2. varovanie pred nebezpečným napätím (>10 V)
• mapovanie zapojenia 1:1. 1. lisovacie/mapovacie rozhranie. 2. prijímač RJ45. Test lisovania:
• typ testu: 8-žilový
• doba odozvy: ?1 s
• minimálna detekovateľná dĺžka: 10 cm. Testovanie dĺžky?:
• dĺžka vodiča s prerušeným obvodom: 2,5–300 m: s presnosťou 1 m
• presnosť: 100 m: ±4 %
• detekcia miesta skratu: identifikuje vzdialenosť poruchy. Testovanie POE:
• rozsah prevádzkového napätia: DC 5–60 V
• podporované štandardy: 802.3AF, 802.3AT, 802.3BT. Testovanie portov:
• spôsob indikácie: cez LCD
• detekcia plného / poloduplexného režimu
• typy prepínačov: 10 M / 100 M / 1000 M
• detekcia portov: kontroluje stav pripojenia ethernetového portu. Sledovanie vedenia:
• merateľná dĺžka kábla (max.): RJ11 3000 m a RJ45 1000 m
• pracovná frekvencia: 125 kHz digitálne modulovaný signál (vysoká presnosť)
• variácie tónov: 2 typy
• režim trasovania: odolný voči rušeniu. Ďalšie parametre:
• 2,8-palcový podsvietený LCD displej
• ochrana vstupu: 70 V DC
• napájanie: 3x 1,5 V AA alkalické batérie
• varovanie pred vybitím batérií
• automatické vypnutie: cca 10 minút
• test odolnosti proti pádu: 1 m
• rozmery testeru káblov TDR: 181 mm x 80 mm x 39 mm
• rozmery prijímača: 197 mm x 48 mm x 34 mm
• hmotnosť testeru káblov: 360 g
• hmotnosť prijímača: 127 g
• prevádzková teplota: 0~45 °C
• prevádzková vlhkosť: 20~75 % relatívnej vlhkosti
• skladovacia teplota: -20~60 °C
• skladovacia vlhkosť: 10~90 % relatívnej vlhkosti
