UNI-T UTD1050CL

Kompaktné diagnostické riešenie pre rýchle merania a záznam signálov – osciloskop a multimeter v jednom prístroji.

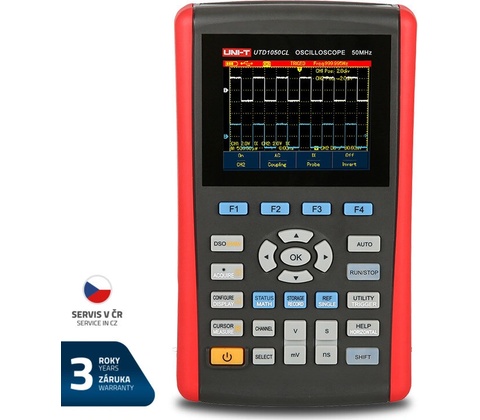

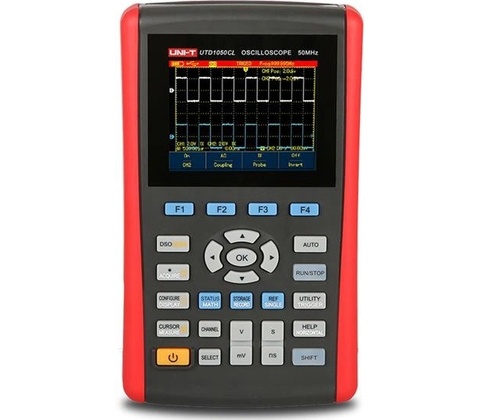

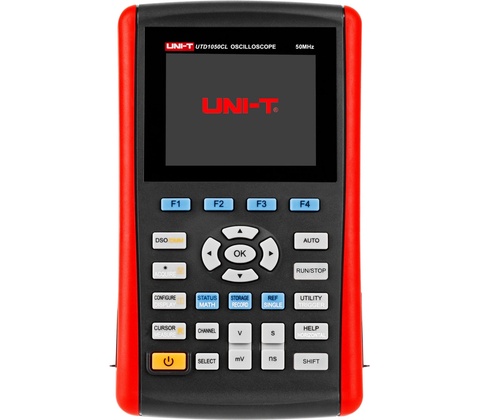

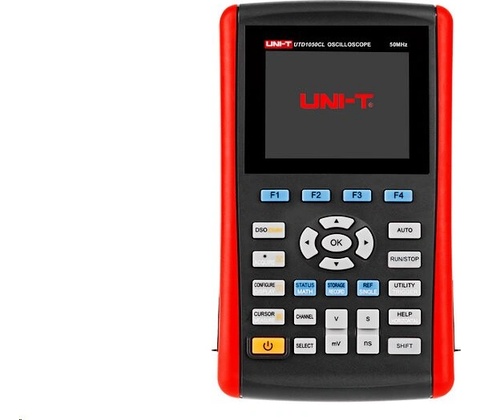

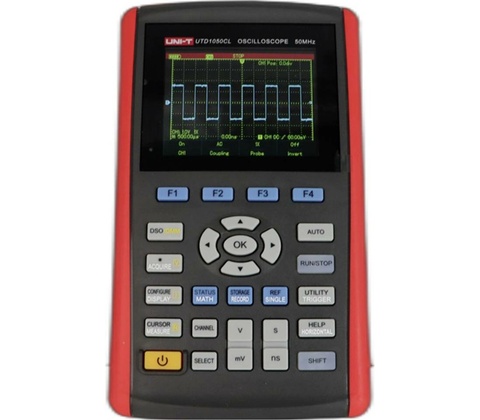

Ručný prístroj UNI‑T UTD1050CL spája osciloskop (50 MHz, 200 MSa/s) a plnohodnotný multimeter, vďaka čomu zvládnete rýchlu diagnostiku aj zložitejšiu analýzu na jednom mieste. Prístroj ponúka záznam priebehov, interné ukladanie a prenos cez USB Host, čitateľný 3,5" displej a napájanie cez Li‑ion batériu (≈8 hodín) alebo adaptér, čo z neho robí praktické riešenie pre servis a opravy.

Rýchle osciloskopické merania

Osciloskop v zariadení ponúka šírku pásma 50 MHz a vzorkovanie 200 MSa/s, čo umožňuje presné sledovanie rýchlych signálov. K dispozícii sú spúšťacie režimy (Edge, pulse, video), FFT a automatické merania 22 parametrov, ktoré zrýchlia diagnostiku.

Multimeter s kompletnými rozsahmi

Multimeter meria DC/AC napätie do 400 V a prúdy v rôznych rozsahoch; meranie prúdu až do 10 A s prevodníkom UT‑M07. K dispozícii sú tiež test diódy, kontinuity, kapacity a odporu pre univerzálne použitie pri odstraňovaní porúch.

Ukladanie dát a analýza priebehov

Prístroj podporuje záznam priebehov, interné ukladanie 10 skupín a export cez USB Host. Vďaka tomu si rýchlo uložíte a prenesiete zachytené signály do počítača na ďalšiu analýzu alebo dokumentáciu.

Displej, napájanie a konštrukcia

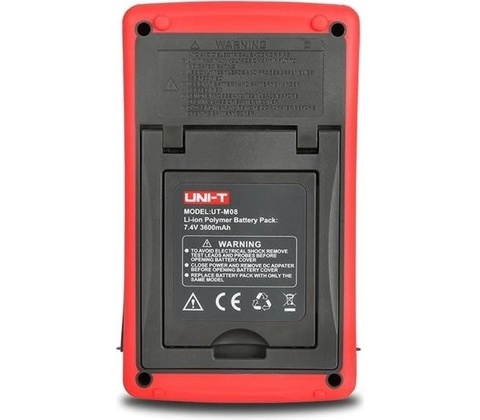

Vstavaný 3,5" farebný LCD (320×240) je dobre čitateľný aj pri silnom svetle. Napájanie zabezpečuje Li‑ion 7,4 V/3600 mAh s výdržou približne 8 hodín, alebo AC adaptér pre dlhodobú prevádzku.

Kľúčové vlastnosti

• Kombinácia osciloskopu a multimetra v jednom prístroji pre rýchlu diagnostiku
• Šírka pásma 50 MHz a vzorkovanie 200 MSa/s pre spoľahlivé zachytenie signálov
• Záznam dát a ukladanie priebehov s možnosťou exportu cez USB Host
• 3,5'' farebný LCD dobre čitateľný na silnom svetle a vstavaná batéria (≈ 8 hodín)
• Bezpečnostná kategória CAT II 300 V a podpora merania prúdu až do 10 A s prevodníkom

Často kladené otázky

Je UNI-T UTD1050CL vhodný na meranie v teréne?

Nie. Prístroj je navrhnutý pre použitie v interiéri a jeho kategória bezpečnosti je CAT II – pri meraní vyšších napätí dodržujte odporúčania výrobcu a vhodné deliče alebo externé merače.

Ako dlho vydrží batéria?

Batéria vydrží približne 8 hodín pri bežnom používaní. Prístroj môžete súčasne používať aj pri pripojenom napájaní cez AC adaptér, takže testy dlhšie než výdrž batérie nie sú problém.

Obsahuje prístroj USB pre prenos dát, alebo treba adaptér?

Má USB Host / mini USB port a k prístroju je priložený USB kábel, takže prenášate priebehy priamo do počítača bez ďalšieho adaptéra. Ukladanie do internej pamäte a export cez USB je podporovaný.

Je možné merať napätie až do 400 V?

Áno – multimeter meria napätie do 400 V ako rozsah. Za bezpečnú prácu zodpovedá aj kategória: CAT II 300 V (s deličom sondy 1:10 sa limit vzťahuje inak), preto pri meraniach blízko limitov dbajte na správne zapojenie a sondy.

Ako sa ukladá záznam priebehov?

Ukladanie priebehov prebieha do internej pamäte (10 skupín) alebo priamo na pripojený počítač cez USB Host. Môžete ukladať nastavenia aj priebehy a neskôr ich vyvolať alebo exportovať pre ďalšiu analýzu.
