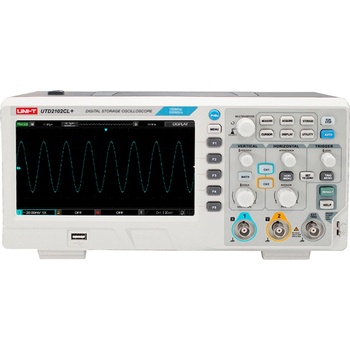

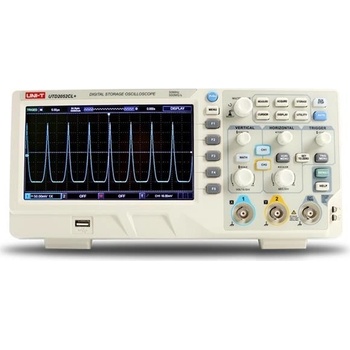

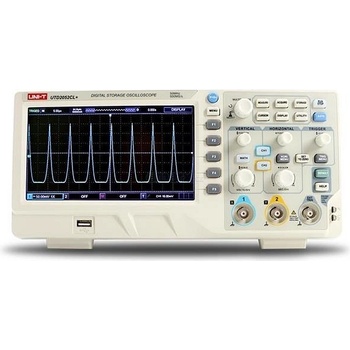

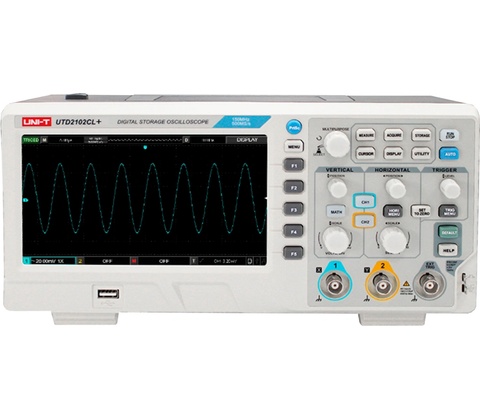

UNI-T UTD2102CL+

Rýchle a spoľahlivé riešenie pre diagnostiku elektroniky v dielni aj servise.

Stolný digitálny osciloskop UNI-T UTD2102CL+ je navrhnutý pre rýchle odstraňovanie porúch: ponúka 100 MHz šírku pásma, 500 MS/s vzorkovanie a dva kanály pre paralelné meranie signálov. S veľkým 7" displejom, USB ukladáním a záznamovými funkciami získate prehľadné merania a jednoduchý prenos dát. Sondy UT-P04 sú súčasťou balenia a výrobca poskytuje 3 roky záruky.

Výkon pre každodennú diagnostiku

Osciloskop UNI-T UTD2102CL+ ponúka 100 MHz pásmo a 500 MS/s vzorkovanie, čo zabezpečí verné zobrazenie rýchlych signálov. Dva kanály umožnia porovnanie priebehov v reálnom čase, čo zrýchľuje lokalizáciu porúch pri oprave obvodov.

Prehľadný displej a jednoduché ovládanie

Veľký 7" TFT displej (800×480) a jasne označené tlačidlá zjednodušujú prácu v dielni. Tlačidlo AUTO nastaví základné parametre okamžite, takže sa sústredíte na meranie, nie na nastavenie prístroja.

Záznamy a ukladanie dát bez komplikácií

Prístroj podporuje USB Host/Device/OTG a ukladanie priebehov priamo na USB flash. Interná pamäť dosahuje až 64 kpts, pričom dĺžka uloženého záznamu môže dosiahnuť 2×512k vzorkovacích bodov, ideálne pre analýzu priebehov.

Vstupy, sondy a bezpečnostné limity

Každý kanál má vstupnú impedanciu 1 MΩ ±2 % s kapacitou ~18 pF. Maximálne vstupné napätie je 400 Vpk (prechodovo do 1000 Vpk). V balení sú dve kompenzované 100 MHz sondy UT-P04 s prepínačom 1×/10×.

Prepojenie s PC a rozšírené funkcie

Okrem USB pripojenia osciloskop ponúka matematické operácie (FFT, A±B, A×B), spúšťacie režimy a automatické merania až 34 parametrov signálu. K dispozícii je softvér na stiahnutie pre prepojenie s PC a aktualizácie firmvéru.

Kľúčové vlastnosti

• 100 MHz šírka pásma a 500 MS/s vzorkovanie pre presné zachytenie signálov
• Dva analógové kanály s max. vstupom 400 Vpk a širokou vertikálnou škálou
• 7" farebný TFT displej (800×480) a jednoduché ovládanie s tlačidlom AUTO
• Ukladanie na USB (Host/Device/OTG) a záznam priebehov až do 2×512k bodov
• Balenie obsahuje dve 100 MHz sondy UT-P04 a 3-ročná záruka

Často kladené otázky

Je tento osciloskop vhodný na odstraňovanie porúch v elektronike?

Áno. Osciloskop UNI-T UTD2102CL+ je priamo určený na odstraňovanie porúch v elektronike, vďaka šírke pásma 100 MHz, vzorkovaniu 500 MS/s a dvojkanálovému vstupu dokážete rýchlo lokalizovať a analyzovať poruchové signály.

Ako uložím záznamy a prenesiem ich do PC?

Ukladáte priamo na USB flash cez funkciu USB Host/OTG alebo prenesiete dáta cez USB-Device do PC. Na stránke výrobcu si stiahnete softvér na prepojenie a aktualizáciu firmvéru, ktorý umožní prehliadanie a export záznamov.

Obsahuje prístroj sondy, alebo si ich musím dokúpiť?

Sondy sú súčasťou balenia: dostanete dve 100 MHz sondy UT-P04 s prepínateľným deličom 1×/10×, takže sondy nepotrebujete dokupovať pri bežnej práci s týmto modelom.

Vydrží prístroj merať dlhšie priebehy, alebo je vhodný len na krátke signály?

Vďaka záznamovej hĺbke až 64 kpts (kanál) a dĺžke záznamu až 2×512k bodov zvládnete aj dlhšie priebehy; pri extrémnych dĺžkach treba sledovať vzorkovaciu frekvenciu, ktorá klesá s rastúcou dĺžkou záznamu.

Kde nájdem softvér a aktualizácie pre tento osciloskop?

Softvér a aktualizácie nájdete na stránke výrobcu v sekcii download (odkaz je uvedený v návode). Stiahnite si ovládač a nástroje pre záznam dát a update firmvéru pre UNI-T UTD2000CL+ sériu.
