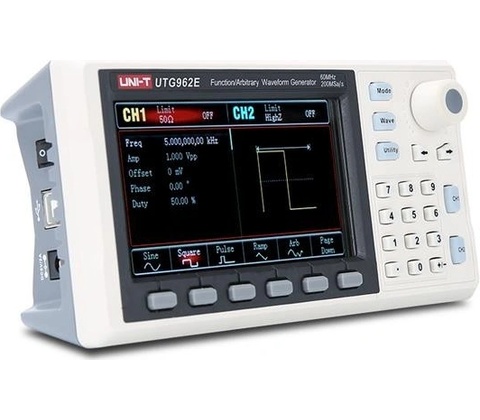

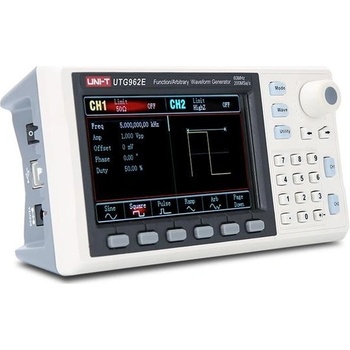

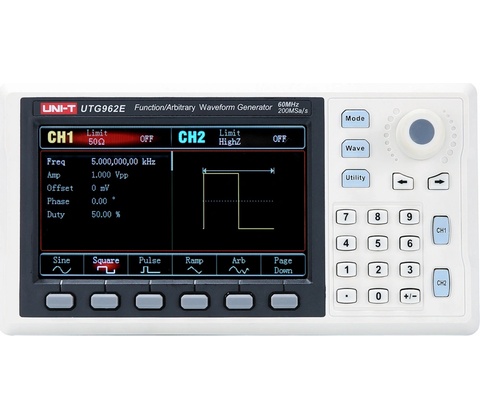

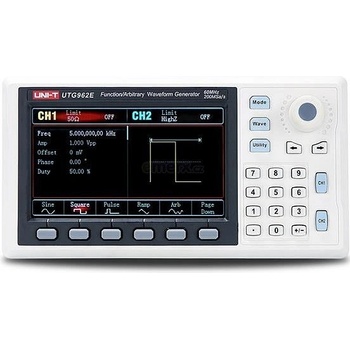

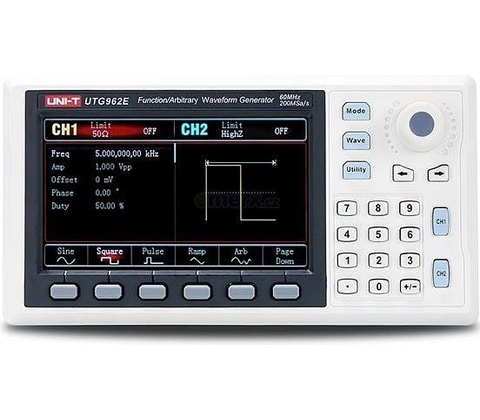

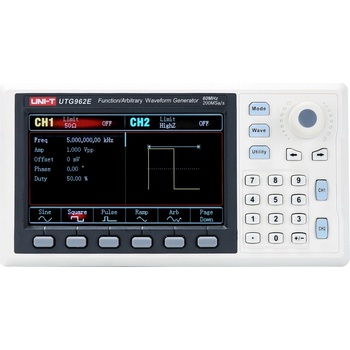

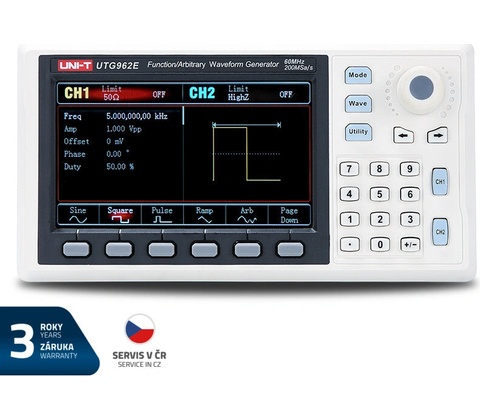

Uni-T UTG962E

Presný a prenosný generátor signálu, ktorý zrýchli diagnostiku a vývoj v elektronike.

Dvojkanálový generátor funkcií Uni‑T UTG962E prináša kombináciu kompaktnosti a presnosti: DDS syntéza, frekvenčné pokrytie až do 60 MHz, vzorkovanie 200 MSa/s a 14‑bitové rozlíšenie pre verné tvary vln. Zariadenie podporuje arbitrálny zápis, modulácie (AM/FM/PM/FSK), USB prenos dát a záznam priebehov, čo ho robí vhodným nástrojom na odstraňovanie porúch, testovanie a vývoj elektronických obvodov.

Kompaktný výkon na pracovnom stole

Generátor ponúka malé rozmery (172 × 90 × 68 mm) a nízku hmotnosť, takže ho ľahko presuniete medzi pracoviskami. Ergonomický panel a 4,3" farebný TFT displej zrýchľujú nastavenie signálov a zjednodušujú každodennú prácu pri odstraňovaní porúch.

Presnosť a rozsah signálov

Vďaka technológii DDS generujete sínus až do 60 MHz a obdélník či pulz do 20 MHz s frekvenčným rozlíšením 1 µHz. 14‑bitové rozlíšenie a vzorkovanie 200 MSa/s zabezpečujú verné zobrazenie aj jemných detailov priebehov.

Arbitrálny režim a modulácie

Zariadenie vytvorí širokú paletu priebehov (sinus, obdélník, rampa, pulz, šum, DC aj user‑definované). Podporuje AM, FM, PM, FSK a frekvenčné rozmítanie, čo uľahčuje testovanie modulovaných signálov a komplexných obvodov.

Výstupy, ochrana a impedancia

Výstup dosahuje až 10 Vpp (50 Ω) alebo 20 Vpp pri vysokom odpore, s nastaviteľnou výstupnou impedanciou od 1 Ω do 1 kΩ. Zariadenie má ochranu proti skratom, čo znižuje riziko poškodenia pri experimentoch.

Prepojenie s PC a záznam dát

Generátor obsahuje USB Device rozhranie a dodávaný softvér pre prenos vln a záznamov do počítača. Funkcia záznamu dát a ukladania priebehov spríjemní opakované testovanie a dokumentáciu meraní.

Kľúčové vlastnosti

• Dva kanály s generovaním až do 60 MHz (sínus) a 20 MHz (štvorec/pulz)
• Vzorkovanie 200 MSa/s a 14‑bitové vertikálne rozlíšenie pre detailné tvary vln
• Užívateľské (arbitrálné) priebehy a možnosť uloženia vlastných signálov
• USB rozhranie a podpora prenosu dát / záznamu na PC
• Kompaktný formát s farebným 4,3" TFT displejom a ochranou výstupu

Často kladené otázky

Je možné ukladať vlastné priebehy?

Áno. UTG962E umožňuje uložiť vlastné priebehy a až 24 user vlnových súborov v pamäti, ktoré môžete pri testovaní rýchlo načítať a opakovane použiť.

Je napájanie cez sieťový adaptér alebo batérie?

Generátor sa napája cez sieťový adaptér (DC 5V / 2A); batérie nie sú súčasťou a zariadenie nie je navrhnuté na prevádzku z batérií.

Ako prenesiem záznamy a priebehy do počítača?

Prenos prebieha cez USB pomocou dodávaného kábla a softvéru pre PC; stačí pripojiť zariadenie, spustiť aplikáciu a importovať/uložiť vlnové formy či záznamy.

Vydrží generátor dlhé testovanie bez prehrievania?

Áno. Zariadenie má prirodzené chladenie a nízku spotrebu (max. 10 W), takže pri bežnom teste sa neprehrieva; pri dlhodobom zaťažení dodržujte prevádzkové teplotné limity.
