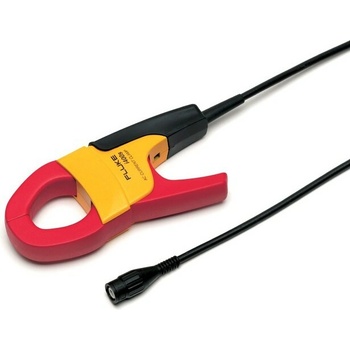

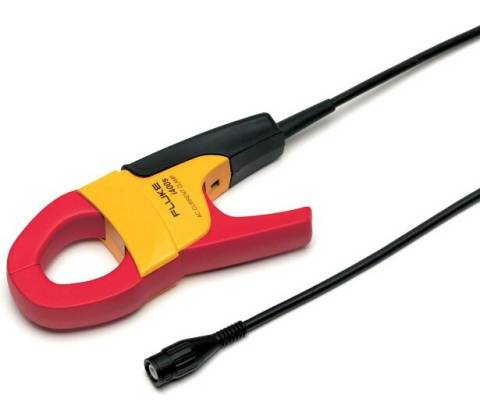

Fluke i400s

Spoľahlivý pomocník pre servis — rýchlo overíte prúd bez zásahu do obvodu a s väčším pocitom istoty pri práci.

Kliešťový prevodník Fluke i400s umožňuje rýchle a bezpečné bezkontaktné meranie AC prúdu pre servis a údržbu. Pokrýva 0,5–400 A (kontinuálne) s možnosťou až 1000 A podľa špecifikácie, ponúka BNC výstup a 2,5 m kábel pre priame pripojenie k osciloskopom a nesie bezpečnostné hodnotenie CAT IV 600 V / CAT III 1000 V. Fluke i400s poskytuje jasné výstupy pre analýzu priebehov bez záznamu či True‑RMS funkcie.

Priame prepojenie s osciloskopom

Kliešťový prevodník je navrhnutý pre priame meranie na osciloskopoch. Má BNC konektor a 2,5 m kábel, čo umožňuje jednoduché pripojenie bez ďalších adaptácií. Výstupné úrovne 10 mV/A (40 A) a 1 mV/A (400 A) uľahčujú nastavenie citlivosti vstupu.

Meracie rozsahy a presnosť

Prevodník pokrýva rozsah 0,5–400 A AC s kontinuitou v dvoch rozsahoch a uvádzanou základnou presnosťou 2 % + 0,015 A (40 A) a 2 % + 0,04 A (400 A) v pásme 45 Hz–3 kHz. Podľa špecifikácie zvládne aj vyššie impulzné prúdy až do 1000 A.

Bezpečnosť a robustnosť pri práci

Kliešte poskytujú ochranu vhodnú pre servis a údržbu v rozvodných priestoroch: CAT IV 600 V / CAT III 1000 V a maximálne pracovné napätie 1000 V. Bezkontaktný princíp znižuje riziko pri manipulácii s vedením pod napätím.

Konštrukcia a obmedzenia použitia

Čeľuste majú vnútorný priemer Ø 32 mm, čo umožňuje meranie jedného vodiča alebo tenkých zväzkov. Prevádzka je určená pre AC signály; zariadenie neobsahuje True‑RMS ani záznam dát. Šírka pásma až do 10 kHz umožňuje sledovať rýchle zmeny prúdu.

Kľúčové vlastnosti

• Bezkontaktné kliešte pre AC meranie v rozsahu 0,5–400 A (kontinuálne), s možnosťou až 1000 A podľa špecifikácie
• Certifikovaná bezpečnosť CAT IV 600 V / CAT III 1000 V pre použitie v servisných rozvodoch
• Priame pripojenie k osciloskopom cez BNC s 2,5 m káblom a výstupnou úrovňou 10 mV/A (40 A) a 1 mV/A (400 A)
• Kompaktné čeľuste pre vodiče do Ø 32 mm a široká šírka pásma pre sledovanie rýchlych priebehov

Často kladené otázky

Je Fluke i400s vhodný na meranie striedavého prúdu v rozvodných skrinkách?

Áno. Fluke i400s je určený na meranie striedavého prúdu v servisných a údržbárskych aplikáciách; má bezkontaktné kliešte a bezpečnostnú kategóriu CAT IV 600 V / CAT III 1000 V, takže ho môžete použiť aj v rozvodoch s vyšším napätím za predpokladu dodržania bezpečnostných postupov.

Má i400s funkciu záznamu dát alebo True‑RMS?

Tento prevodník nemá záznam dát ani True‑RMS. Fluke i400s je AC kliešťový prevodník s BNC výstupom pre pripojenie k osciloskopu alebo meraciemu zariadeniu, ktoré musí zabezpečiť vykazovanie a spracovanie hodnôt.

Ako pripojím i400s k osciloskopu?

Pripojíte ho priamo k osciloskopu cez BNC konektor. Kliešte majú 2,5 m výstupný kábel a BNC male koncovku, takže stačí zasunúť konektor do vstupu osciloskopu a nastaviť citlivosť podľa výstupnej úrovne (1 mV/A alebo 10 mV/A).

Vydrží i400s merania pri hrubších vodičoch alebo viacprúdových zväzkoch?

Maximálny priemer vodiča je Ø 32 mm. Pri meraní viacnásobných alebo zle oddelených vodičov môžu byť výsledky skreslené, preto merajte jednotlivý vodič alebo použite vhodný adaptér pre presné čítanie.
