GVDA GD188

Praktické viacnástroje do dielne: rýchle meranie, záznam a testovanie pre spoľahlivé odstránenie porúch.

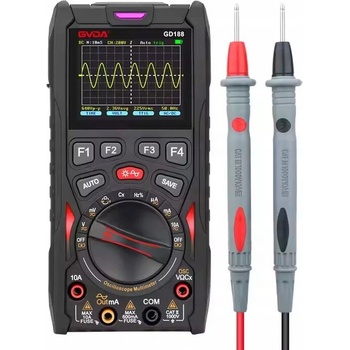

Digitálny kombinovaný prístroj GVDA GD188 spája multimeter, osciloskop a generátor signálu v jednom kompaktnom zariadení určenom na odstraňovanie porúch. Ponúka 50 Msps vzorkovanie, analógovú šírku pásma do 12 MHz, multimeter s rozsahom prúdu do 10 A a možnosť uložiť 100 súborov dát. Napájate ho vymeniteľnou batériou 18650 alebo cez USB a výsledky prenesiete cez rozhranie USB Device.

Všetko v jednom pre rýchle odstraňovanie porúch

Tento prístroj kombinuje digitálny multimeter, osciloskop a generátor signálu, takže pri hľadaní závad nepotrebujete viacero prístrojov. 2,4" farebný displej a režim simultánneho zobrazenia uľahčujú porovnanie nameraných údajov a uložených priebehov.

Osciloskop pre bežnú servisnú prácu

Osciloskop má 50 Msps vzorkovanie a analógovú šírku pásma do 12 MHz, čo pokrýva väčšinu servisných úloh. Režimy Auto/Normálne/Jednorazové a výber hrany spúšte umožňujú jednoduché zobrazenie aj krátkych javov.

Generátor signálu na testovanie obvodov

Vstavaný generátor tvorí sínus, trojuholník a štvorcový priebeh s frekvenciami od 100 Hz až po 100 kHz (sínus). Amplitúdu nastavíte v rozsahu 0–3 Vpp, čo stačí pre väčšinu testov elektronických obvodov.

Bezpečné a prehľadné meranie elektrických veličín

Multimeter meria AC/DC napätie a prúd, odpor, kapacitu, frekvenciu, kontinuitu a diódy. Prúd sa meria priame (sériové) do 10 A, prístroj chráni poistky 750 mA / 10 A pre bezpečnejšie meranie.

Napájanie, ukladanie a prenos dát

GD188 používa vymeniteľnú lítiovú batériu 18650 (1500 mAh) s výdržou viac ako 8 hodín a podporou napájania cez USB. Uložíte 100 súborov a 10 priebehov a cez USB Device prenesiete dáta do počítača na ďalšiu analýzu.

Kľúčové vlastnosti

• Kombinácia multimetra, osciloskopu a funkčného generátora v jednom zariadení
• Osciloskop so vzorkovaním 50 Msps a analógovou šírkou pásma do 12 MHz
• Ukladanie údajov: 100 súborov a 10 priebehov + prenos cez USB
• Napájanie 18650 (vymeniteľná), >8 h prevádzky a automatický režim spánku
• Meranie prúdu až do 10 A a napätia priebehov až 1600 Vpp; poistky pre ochranu

Často kladené otázky

Je GVDA GD188 vhodný na meranie striedavého a jednosmerného napätia?

Áno — GVDA GD188 meria jednosmerné aj striedavé napätie vrátane vysokého rozsahu (až 1600 Vpp pri sledovaní priebehov). Pri meraní budete vidieť výsledky na farebnom 2,4" displeji a môžete dáta uložiť pre neskoršiu analýzu.

Ako meria prúd — cez svorky alebo bez priameho kontaktu?

Meria sa priamo sériovo – teda prúd musíte viesť cez merací obvod (nie je to bezkontaktný ampérmeter). Pri práci dodržte poistky 750 mA / 10 A a bezpečnostné postupy, aby ste predišli poškodeniu prístroja alebo obvodu.

Čo ak potrebujem zaznamenať priebeh signálu na neskoršie prehliadanie?

Ak potrebujete zaznamenať priebeh, GD188 umožňuje uložiť až 100 údajových súborov a 10 priebehov priamo v zariadení a exportovať ich cez USB. Na displeji vidíte súčasne aktuálne meranie aj uložené záznamy pre rýchlu kontrolu.

Vydrží batéria celý deň v teréne?

Pri bežnom používaní batéria 18650 poskytuje viac ako 8 hodín prevádzky; prístroj má aj režim automatického spánku po 15 minútach, ktorý šetrí energiu. Môžete ho napájať aj cez USB v prípade dlhšieho merania.
